Popis produktov

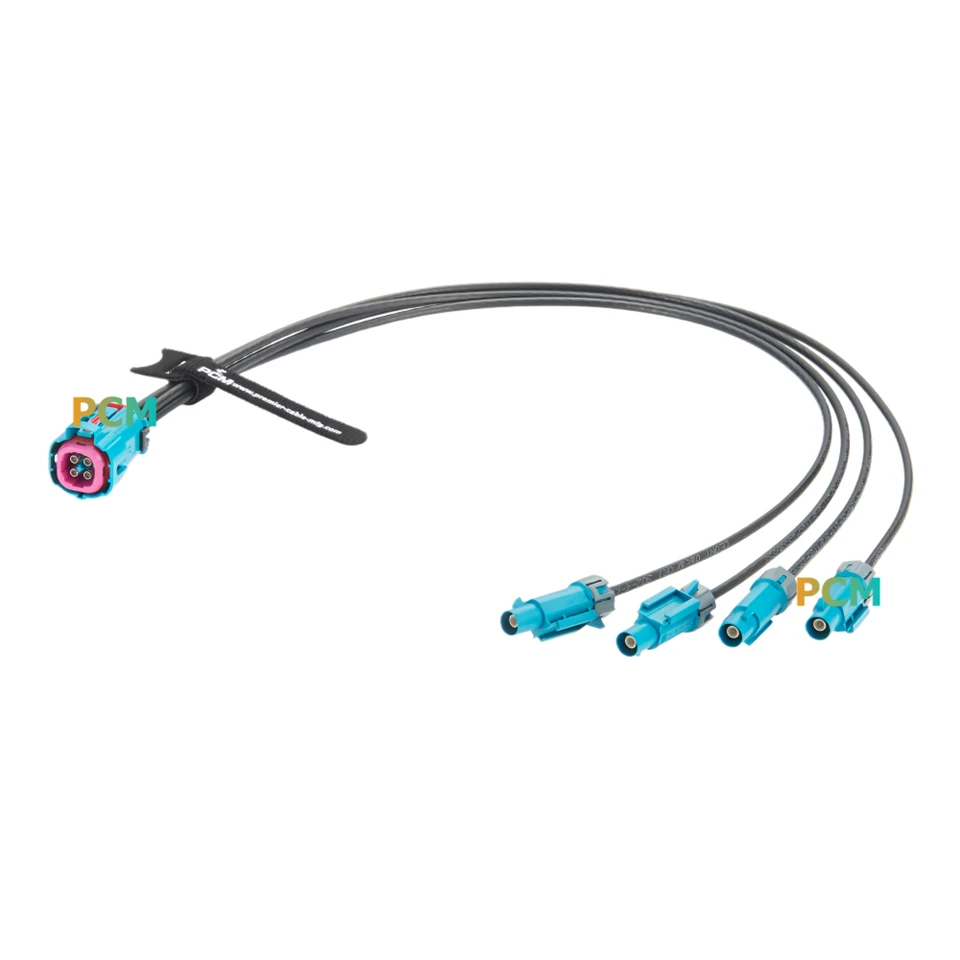

Tento 4-v-vodotesný RF koaxiálny kábel Rosenberger Mini Fakra je vysoko integrované a spoľahlivé riešenie pripojenia navrhnuté pre automobilové multi{9}}anténne systémy. Integruje štyri nezávislé RF kanály Mini Fakra (AMK14K{10}}1M4Z5-Z) do kompaktného kompozitného rozhrania, čím výrazne šetrí inštalačný priestor na automobilových moduloch (ako sú T-boxy a viac{21}}pásmové antény) a zjednodušuje zložitosť zapojenia v porovnaní s používaním jednokanálových konektorov. Druhý koniec používa konektor Rosenberger 59Z176-C01-Z. Rozhranie sa vyznačuje presným jednodielnym zapečateným dizajnom, ktorý zaisťuje krytie IP67. PCM-ZC-0037 interne používa štyri nezávislé nízkostratové koaxiálne káble, ktoré zaručujú vysokú izoláciu signálu medzi kanálmi v rámci frekvenčného rozsahu DC-6GHz.
Špecifikácia
| Názov produktu | Vodotesný kábel Rosenberger Mini Fakra 4v1 |
| Časť č. | PCM-ZC-0037 |
| Konektor 1 | Rosenberger Mini Fakra AMK14K-1M4Z5-Z samica |
| Konektor 2 | Rosenberger 59Z176-C01-Z Samec |
| Drôt | Koaxiálny kábel Leoni Dacar 302-4 |
| Impedancia | 50 ohmov |
| Frekvencia | DC-6 GHz |
| Uchytenie kábla | 110N |
| Dĺžka kábla | OEM |
| Hodnotenie vodotesnosti | IP67 |
Aplikácia
Viac{0}}pásmový automobilový anténny systém
Vhodné pre anténne moduly so žraločou plutvou alebo externé kombinované antény. Tieto antény zvyčajne integrujú viacero funkcií, ako je hlavná rozmanitosť 4G, AM/FM a satelitný zvuk SDARS. Tento štyri{3}}v-kábel integruje viacero RF signálov z konca antény a prenáša ich do hlavnej jednotky vozidla prostredníctvom jediného kompozitného kábla, čím sa zjednodušuje zložitosť zapojenia medzi anténou a hlavnou jednotkou.
Modul vysoko presného určovania polohy a navigácie{0}
Pre dvoj{0}}pásmové alebo viac{1}}pásmové GNSS prijímacie systémy. Pre scenáre vyžadujúce simultánne spracovanie signálov viacerých frekvenčných pásiem, ako sú GPS, GLONASS, BeiDou a Galileo, tento kábel poskytuje viacero nezávislých kanálov v rámci jedného rozhrania, čím zabezpečuje integritu navigačného signálu a nízke presluchy.
Kamerový a senzorový systém vozidla
Prispôsobí sa viacerým kamerám v-systéme priestorového zobrazenia (AVM). Hoci je Rosenberger Mini Fakra v súčasnosti špecifikovaný ako DC-6GHz, podporuje aj prenos videa. Tento vodotesný kábel možno použiť na pripojenie prednej, zadnej a bočnej kamery a jeho krytie IP67 je obzvlášť vhodné na inštaláciu vo vlhkom prostredí v blízkosti spätných zrkadiel alebo osvetlenia ŠPZ.

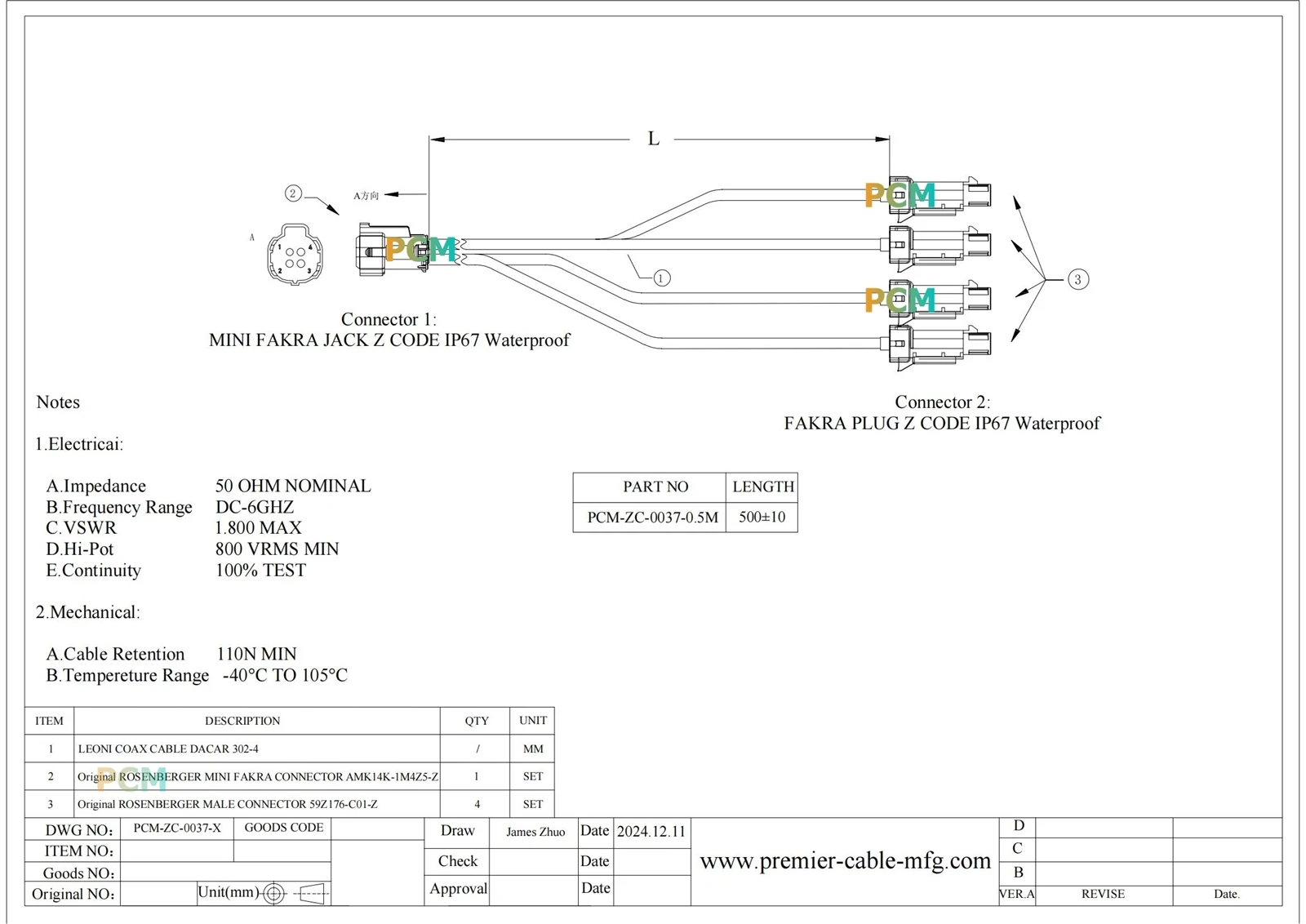

Kreslenie
