Popis produktov
ThePCM-S-0800 12 kolík na 6x 2kolíkový káblový zväzokposkytuje organizované riešenie na distribúciu viacerých elektrických pripojení od jedného centralizovaného konektora po šesť samostatných 2-kolíkových vetiev.
HlavnýKonektor P1 používa 12-pinové čierne puzdro s rozstupom 2,2 mm, zatiaľ čo P2 až P7 sú nakonfigurované s2-kolíkové čierne kryty s rozstupom 3,0 mm. Táto architektúra 1-to-6 pomáha zjednodušiť zapojenie vnútorných zariadení a znižuje potrebu viacerých nezávislých káblových zostáv.
Postroj je konštruovaný sČierny drôt 22AWG UL1452 s vonkajším priemerom 1,76 mm. Vybrané sekcie sú chránené a organizované pomocoučierna PET opletená manžeta, teplom-zmršťovacia hadička, káblové zväzky a identifikačné objímky.
Každá vetva je smerovaná podľa špecifikovaného priradenia pinov, čo umožňuje, aby dvanásť okruhov z P1 bolo distribuovaných ako šesť nezávislých dvoj-vodičových pripojení.
Hotový postroj prechádza100% otvorené, krátke a chybné testovaniespolu so špecifikovaným izolačným odporom a testovaním prechodového odporu pred odoslaním.
Vlastné konfigurácie konektorov, dĺžky vetiev, špecifikácie vodičov, štítky a ochranné objímky môžu byť vyvinuté podľa požiadaviek zákazníka na vybavenie a zapojenie.
Kľúčové vlastnosti
12-pin to Six 2-pin pobočková architektúra
Jeden centralizovaný 12-kolíkový konektor rozdeľuje dvanásť obvodov do šiestich samostatných 2-kolíkových vetiev, čím zjednodušuje viacbodové zapojenie vo vnútri elektrických a elektronických zariadení.
Drôt 22AWG UL1452
Postroj využíva čierny vodič 22AWG UL1452 s vonkajším priemerom 1,76 mm, čo poskytuje kompaktné riešenie pre signálové a nízkoprúdové pripojenia interných zariadení.
Ochrana opleteného kábla PET
Čierna PET opletená manžeta, teplom-zmršťovacia hadička a káblové zväzky pomáhajú usporiadať viacero vodičov a zároveň poskytujú dodatočnú mechanickú ochranu v oblastiach spojených káblov.
100% elektrické testovanie
Každá dokončená zostava je testovaná na otvorené obvody, skraty a nesprávne zapojenie, čo podporuje konzistentné vedenie obvodu a spoľahlivosť pripojenia.
ŠPECIFIKÁCIE PRODUKTU
| Typ produktov | Viac{0}}vetvový zväzok káblov | Model produktu | PCM-S-0800 |
| Konektor P1 |
|
Konektor P2-P7 |
|
| Typ drôtu | Drôt UL1452 | Skúšobná podmienka | DC 300V / 0,01 sek |
| Meradlo drôtu | 22 AWG | Elektrický test | 100% elektricky testované |
Aplikačné scenáre
Vnútorný modulárny EZS
PCM-S-0800 podporuje nízkoprúdové signálové a riadiace pripojenia vo vnútorných modulárnych zariadeniach ESS. Jeho12-kolíková až šesť 2-kolíková vetvaspája hlavnú riadiacu dosku plošných spojov s monitorovacími, senzorovými alebo riadiacimi modulmi batérie, čím pomáha zjednodušiť vnútorné zapojenie a údržbu modulu.

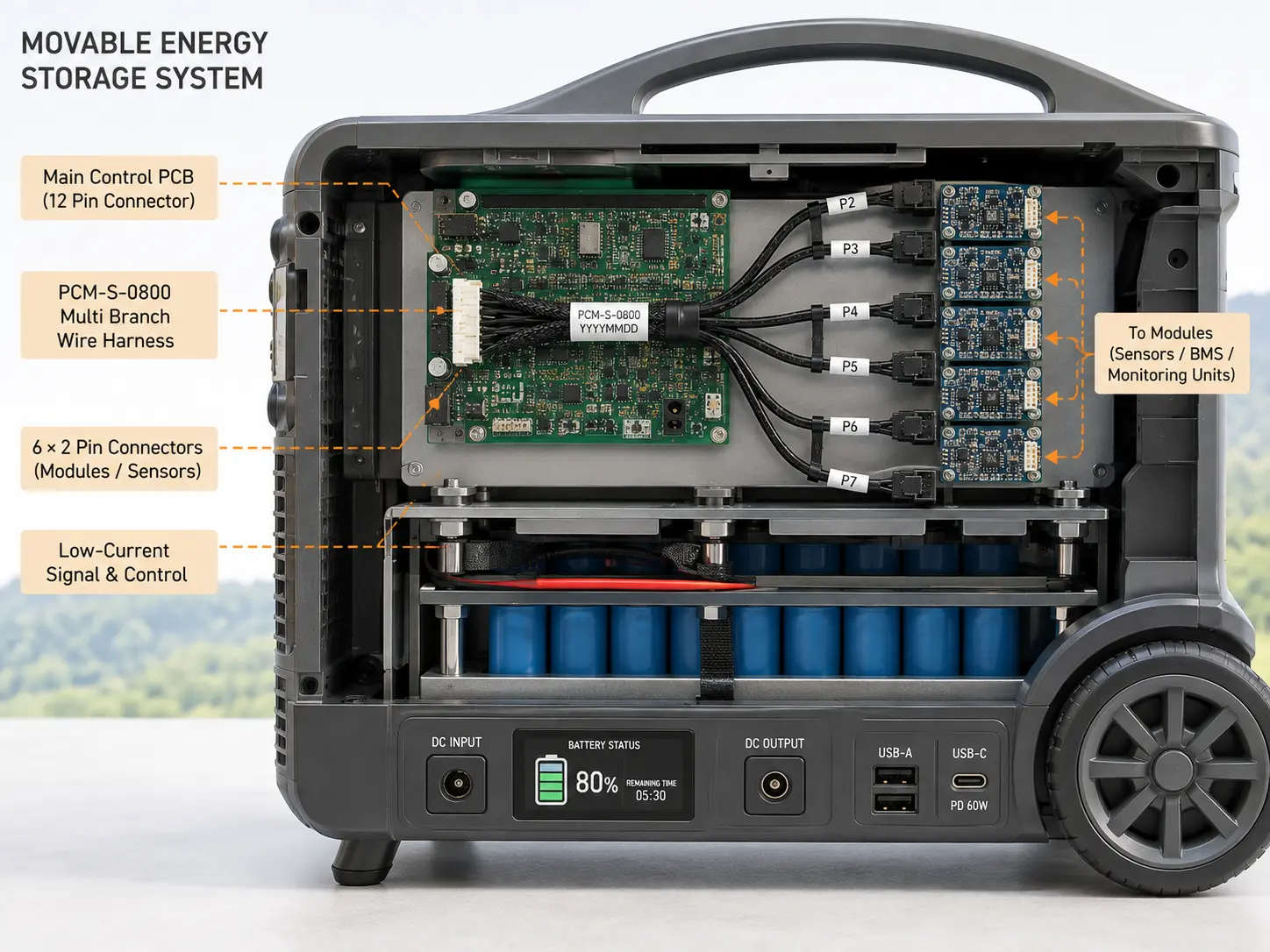

Pohyblivý systém skladovania energie
PCM-S-0800 sa dá pripojiťBMS monitorovanie, senzory a riadiace modulyvo vnútri pohyblivých systémov skladovania energie. Viacvetvový zväzok 22AWG{2}}rozdeľuje jedno hlavné ovládacie rozhranie do šiestich-modulov s nízkym prúdom, zatiaľ čo PET opletené puzdro a identifikácia vetvy podporujú organizované zapojenie v kompaktnom zariadení.
Kreslenie produktov
