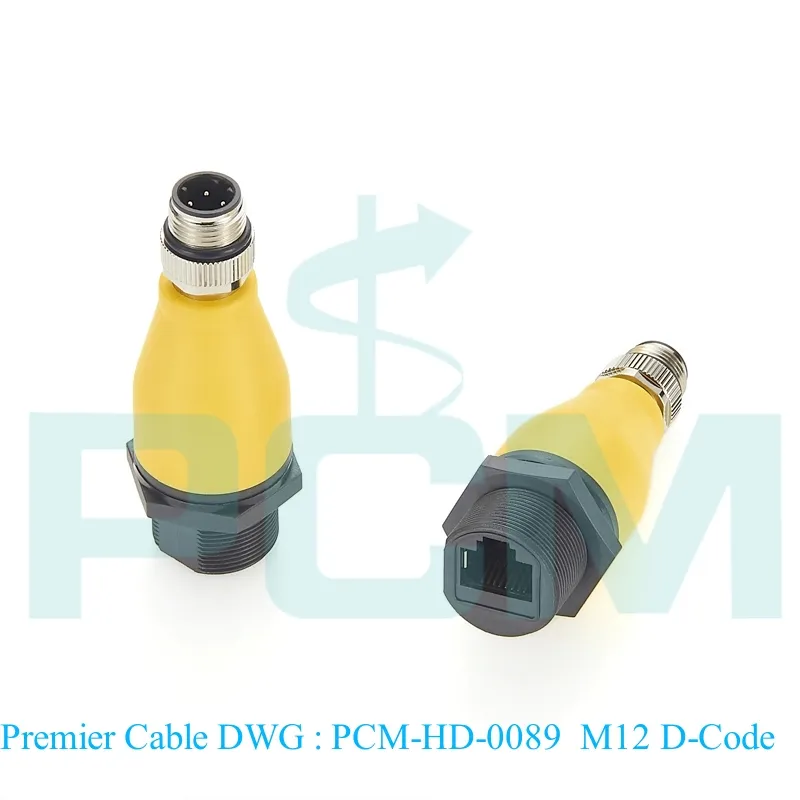

Podrobnosti o produkte a zobrazenie efektu inštalácie
Hlavnou funkciou konektora M12 4 Pin D kód Male to RJ45 8P8C Female je poskytnúť spoľahlivé a stabilné riešenie priemyselného ethernetového pripojenia v náročných prostrediach. Tu sú jeho špecifické funkcie:
1. Výkon ochrany:
- Hodnotenie IP67: Poskytuje vysokú ochranu proti prachu a vode, vhodné pre vonkajšie a priemyselné prostredie, čím zaisťuje, že konektor môže stále správne fungovať vo vlhkých, prašných alebo iných drsných podmienkach.
2. Spoľahlivosť pripojenia:
- M12 4 Kód PIN D: Konektory M12 sú známe svojou robustnosťou a spoľahlivosťou. Kódovanie D zaisťuje správne pripojenie a zabraňuje problémom spôsobeným nesprávnym pripojením.
- Spájkovacie spojenie: Spojte kolíky spájkovaním, aby ste zabezpečili stabilné elektrické spojenie a znížili problémy s voľným spojením spôsobené vibráciami alebo pohybom.
3. Prenos údajov:
- Rozhranie RJ45 8P8C: Štandardný ethernetový konektor, ktorý podporuje vysokorýchlostný prenos dát a je vhodný pre sieťovú komunikáciu a zariadenia na prenos dát.
- Aplikácia priemyselného Ethernetu: Kombináciou robustnosti M12 a širokej kompatibility RJ45 je vhodný na sieťové pripojenie zariadení, ako je priemyselná automatizácia, riadiace systémy, senzory a akčné členy.
4. Ochranný kryt:
- Ochranný kryt: Poskytuje dodatočnú fyzickú ochranu, aby sa zabránilo poškodeniu alebo kontaminácii konektora, keď sa nepoužíva, čím sa predlžuje jeho životnosť.
Aplikačné scenáre
- Priemyselná automatizácia: používa sa na pripojenie PLC, senzorov, akčných členov a iných priemyselných zariadení.
- Vonkajšie sieťové zariadenia: vhodné pre sieťové zariadenia, ktoré je potrebné nasadiť vo vonkajšom prostredí, ako sú monitorovacie systémy, diaľkový zber dát atď.
- Doprava: vhodné pre scenáre aplikácií, ktoré vyžadujú spoľahlivé sieťové pripojenia, ako je železničná doprava a výroba automobilov.
Funkcia každého kolíka M12 4 kolíka
| Pin 1 (Tx+) | pozitívny koniec prenosu dát |
| Pin 2 (Tx-) | záporný koniec prenosu údajov |
| PIN 3 (Rx+) | záporný koniec prenosu údajov |
| Pin 4 (Rx-) | negatívny koniec príjmu údajov |
Kreslenie
