Konektor M16 je štandardizovaný elektrický konektor a jeho názov pochádza z priemeru jeho plášťa, ktorý je 16 mm. Tento konektor má zvyčajne závitovú štruktúru, má kovový plášť a vodotesný dizajn a bežne sa používa v riadiacich systémoch antén, priemysle a automobiloch na bezpečné a spoľahlivé pripojenie elektrických alebo elektronických zariadení. Medzi jeho hlavné vlastnosti patrí vysoká trvanlivosť, odolnosť proti vibráciám, odolnosť voči vysokej teplote, vodotesnosť a prachotesnosť atď., Je vhodný pre potreby elektrického pripojenia v rôznych drsných podmienkach prostredia.
Konektor M16 AISG (Antenna Interface Standards Group) je vysokovýkonný konektor navrhnutý špeciálne pre systémy ovládania antén. Protokol AISG je určený na štandardizáciu prenosu signálu v anténnych riadiacich a monitorovacích systémoch s cieľom dosiahnuť vzdialenú správu a optimalizáciu anténnych systémov. Dôležitú úlohu v tomto procese zohráva konektor M16 AISG, ktorý zabezpečuje spoľahlivosť prenosu signálu a efektívnu prevádzku systému.
Oblasti použitia:
- Základňová stanica mobilnej komunikácie: Spája ovládač základňovej stanice a anténnu jednotku na podporu diaľkového ovládania a optimalizácie antény.
- Vysielanie a televízia: Používa sa na pripojenie vysielacích antén na prenos vysokokvalitných televíznych signálov.
- Satelitná komunikácia: V satelitných komunikačných systémoch zaistite stabilný prenos signálu a efektívnu prevádzku.
- Priemyselná automatizácia: V priemyselnej automatizácii a riadiacich systémoch strojov spája rôzne senzory a akčné členy na podporu komplexných úloh riadenia a monitorovania.
M16 konektory a káble pre AISG
M16 8 Pripojte kábel antény základnej stanice k samci
Tento konektor je široko používaný v moderných komunikačných a riadiacich systémoch, poskytuje efektívny prenos signálu a stabilné pripojenie zariadenia pre rôzne aplikácie.
Konektor má kovové závity, ktoré je možné uzamknúť pomocou konektora, aby sa zvýšila stabilita pripojenia a poskytovala určitý stupeň ochrany.
Nasledujúce dva produkty poskytujú prispôsobené požiadavky na rôzne farby.
Čierny kábel M16 8 Pin Male to Female
M16 6 Kolíkový kábel AISG RET Pravý uhol
Tento kábel sa používa na pripojenie antény k diaľkovému elektrickému nastavovaciemu zariadeniu, ktoré podporuje diaľkové ovládanie a nastavenie antény. Prostredníctvom tohto kábla môže operátor na diaľku nastaviť smer, uhol sklonu alebo iné parametre antény pre optimalizáciu príjmu signálu alebo efekt vysielania.
Konštrukcia kolena umožňuje flexibilnú inštaláciu kábla v obmedzenom priestore, prispôsobenie sa požiadavkám inštalácie pod rôznymi uhlami a priestorovými obmedzeniami.
Tento produkt vám ponúka na výber z nasledujúcich rôznych uhlov.
M16 6 Priamy kábel zo samca na samicu s montážnou hlavou
Žiadny uhol ohybu na konektore.
Jeden koniec montážnej hlavy je možné odpojiť na pripojenie predlžovacích káblov atď.
M16 6 Pripojte samčie k pravému uhlovému samičiemu káblu
Zástrčkový konektor nemá žiadny uhol sklonu a jeden koniec zásuvkového konektora je navrhnutý s 90-stupňovým ohybom.
M16 6 Pripnite kábel medzi samec a samicou pravý uhol
Oba konektory sú navrhnuté s ohybom 90 stupňov.
C091 Konektor ,M16 Pravouhlý 8 pozícií AISG Female to Male, IEC 60130-9,Kovové puzdro, Pravý Uhol,Je to konektor špeciálne navrhnutý pre protokol AISG a podporuje prenos dát a energie medzi rádiovým zariadením a anténami. Jeho štandardné rozhranie M16 zaisťuje spoľahlivé pripojenie a umožňuje diaľkové ovládanie a nastavenie parametrov antény.
Ovládací kábel AISG M16 8Pripojte samec k 2 zásuvkám obojsmerný rozbočovač RET
AISG Splitter Cable je kábel používaný na pripojenie viacerých zariadení, ako sú RET Splitter, TMA a ACU. Zvyčajne sa používa na komunikáciu medzi zariadeniami, ktoré podporujú protokol AISG (Antenna Interface Standards Group). Protokol AISG sa používa na vzdialené monitorovanie a ovládanie rôznych zariadení v anténnom systéme, ako sú anténne tunery, systémy Remote Electrical Tilt (RET) atď.
RRU RET Port AISG Prepojovací kábel DB9 samec k AISG samica
AISG to DB9 je kľúčový konektor v základňových staniciach 4G 5G, ktorý sa používa na dosiahnutie bezproblémovej komunikácie medzi zariadením AISG a riadiacimi jednotkami. Pomocou prenosu signálu RS-485 podporuje viacbodovú komunikáciu a diaľkové nastavenie antény. Tento kompaktný a spoľahlivý adaptér sa pripája cez rozhranie DB9 a poskytuje operátorom základňových staníc pohodlné vzdialené monitorovanie, nastavovanie a metódy správy na optimalizáciu výkonu anténneho systému a zabezpečenie efektívnej prevádzky komunikačných sietí. Jednoduchý, ľahko použiteľný, stabilný a spoľahlivý dizajn z neho robí jednu zo základných súčastí moderných komunikačných základňových staníc.
V aplikáciách AISG sa uprednostňuje RS-485 pred RS-232 pre jeho viacbodové možnosti a vhodnosť prenosu na veľké vzdialenosti. Adaptér prepája zariadenie AISG s riadiacimi jednotkami cez RS-485, nevyhnutné pre diaľkové ovládanie a nastavovanie anténnych systémov. Toto nastavenie podporuje monitorovanie a optimalizáciu výkonu siete v reálnom čase, pričom využíva schopnosť adaptéra zvládnuť viacbodovú komunikáciu a rozšíriť dosah v prostrediach základňových staníc.
Ponúkame dva rôzne typy tohto konektora.
M16 samica až DB9 samec s montážnou hlavou
Konektor používa na rozhraní červený gumený krúžok, ktorý môže zohrávať určitú ochrannú úlohu.
Na upevnenie skrutiek na spojovacom zariadení je potrebný skrutkovač.
Konektor M16 využíva dizajn montážnej hlavy, ktorú je možné ľubovoľne rozložiť na pripojenie ďalších vodičov.
Konektor používa na rozhraní čierny gumený krúžok, ktorý môže zohrávať určitú ochrannú úlohu.
Jednoducho utiahnite skrutky, aby ste ho pripevnili na spojovacie zariadenie.
Konektor M16 používa dizajn plastového výlisku a nedá sa rozobrať.
RET Сovládacie káblové zostavy s konektormi AISG a DB15
Zostava patch kábla AISG na DB15 sa používa na pripojenie vzdialeného alebo pevného rádiového modulu základňovej stanice k modulu vzdialeného elektrického nakláňania (RET), čo umožňuje nastavenie sklonu antény nadol bez fyzickej návštevy miesta.
Zostava obsahuje konektor AISG, ktorý poskytuje vodotesnú ochranu IP67 a IP68 a je vybavený poistným krúžkom M16. Konektor DB15 je vyrobený z plastu odolného voči korózii s pozlátenými medenými kontaktmi pre zaistenie spoľahlivého pripojenia. Kábel má kompaktný dizajn a nehorľavý plášť z termoplastického kompozitu bez obsahu halogénov, ktorý chráni pred zrážkami, odoláva UV žiareniu a zachováva výkon v širokom rozsahu teplôt.
Konektor používa červený gumený krúžok na rozhraní, ktorý môže poskytnúť určitú ochranu.
Na upevnenie skrutiek na spojovacom zariadení je potrebný skrutkovač.
Konektor M16 využíva dizajn montážnej hlavy, ktorú je možné ľubovoľne rozložiť na pripojenie ďalších vodičov.

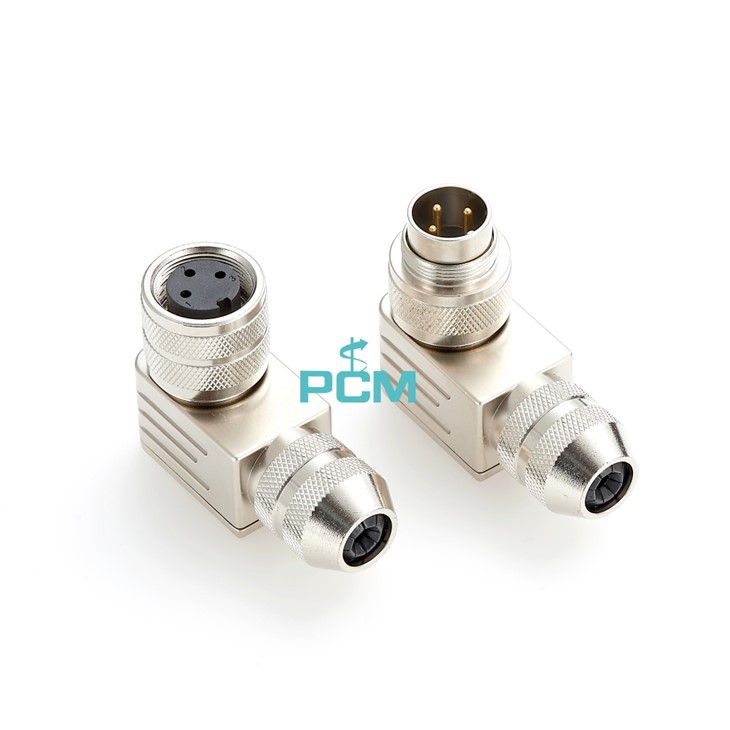

Úvod ku konektoru M16 pre snímač, ovládač a kódovač
Konektory M16 sú vhodné na pripojenie snímačov, akčných členov a kódovačov, poskytujú stabilný prenos signálu a výkonu.
Snímače: Konektory M16 sa bežne používajú na pripojenie rôznych priemyselných snímačov, ako sú snímače teploty, tlakové snímače, snímače polohy atď.
Pohony: Používajú sa na pripojenie priemyselných pohonov, ako sú elektrické pohony, pneumatické pohony atď., Na zabezpečenie riadiacich signálov a napájania.
Snímače: Vhodné na pripojenie rotačných snímačov a lineárnych snímačov na zabezpečenie presnej spätnej väzby polohy a rýchlosti.
Konektory a káble M16 pre snímač, ovládač a kódovač

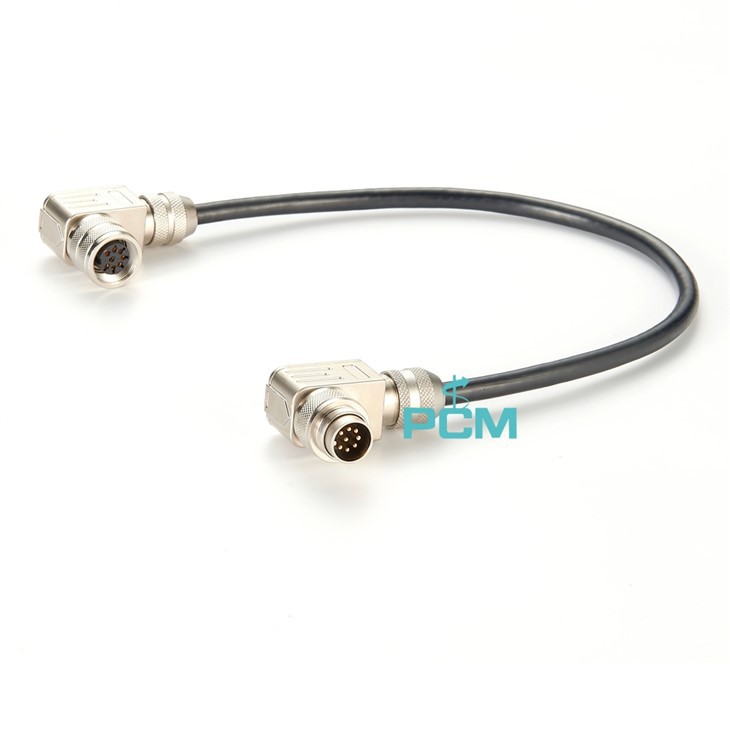

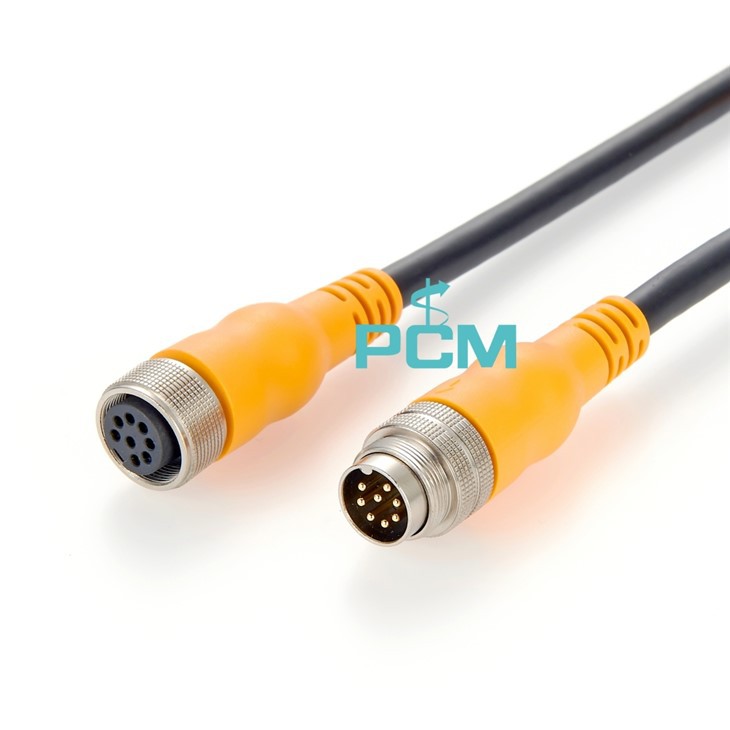

M16 8 pripnite kábel medzi mužským a ženským pohlavím
Kábel kódovača servomotora M16 je kábel špeciálne navrhnutý na pripojenie servomotorov a ich kódovačov. Má rad funkcií navrhnutých tak, aby poskytovali spoľahlivý prenos signálu, ochranný výkon a odolnosť. Kábel enkodéra servomotora M16 sa stal nenahraditeľnou súčasťou moderných automatizačných systémov vďaka spoľahlivému prenosu signálu, ochrannému výkonu a odolnosti a poskytuje stabilné riešenia elektrického pripojenia pre rôzne scenáre použitia.
Počet pinov konektora je možné zvoliť: 2,3,4,5,6,7,8,12,14,16,19 Pin
2 3 4 5 6 7 8 12 14 16 19 Pripnúť
Kovový kruhový konektor M16 19 kolíkový kábel samec - samec pravý uhol
Hlava kovového konektora má dobrý elektromagnetický tieniaci účinok a môže účinne odolávať elektromagnetickému rušeniu (EMI) a rádiofrekvenčnému rušeniu (RFI), čím zabezpečuje stabilitu a spoľahlivosť prenosu signálu. Je vhodný najmä pre aplikácie vyžadujúce vysokofrekvenčný prenos dát.
Konektory s kovovou hlavou majú vysokú mechanickú pevnosť a antivibračné schopnosti, dokážu vydržať veľké ťahové sily a tlaky, nie sú náchylné na fyzické poškodenie a zaisťujú stabilitu a bezpečnosť spojov.
Keďže jeden koniec kábla je otvorený, užívatelia si môžu zvoliť vhodný spôsob zapojenia a dĺžku podľa svojich potrieb, čo zvyšuje flexibilitu použitia.
Počet pinov konektora je možné zvoliť: 2,3,4,5,6,7,8,12,14,16,19 Pin
Viackolíkový konektor M16
Kruhový konektor M16 je konektor bežne používaný v elektrických a elektronických zariadeniach. Jeho dizajn má kruhový tvar a má stabilný a spoľahlivý výkon pripojenia. Tento typ konektora je zvyčajne vyrobený z kovu alebo plastu, má trvanlivosť a dobré ochranné vlastnosti a je vhodný pre rôzne prostredia a aplikačné scenáre. Konektor M16 používa štandard IEC 60130-9, má 2,3,4,5,6,7,8,12,14,16,19 kolíkov.
Tento kábel M16 19Pin Female to Open podporuje prispôsobenie materiálov konektorov. Používatelia si môžu vybrať vhodné materiály podľa špecifických potrieb, ako je plast alebo kov odolný voči vysokým teplotám, aby sa zabezpečila dlhodobá životnosť v rôznych prostrediach. Okrem toho tiež poskytuje rôzne možnosti množstva pinov, ktoré spĺňajú požiadavky rozhrania rôznych zariadení a systémov. Či už vyžaduje prenos malého množstva signálu alebo zložitý prenos dát a energie, používatelia si môžu flexibilne zvoliť počet pinov podľa špecifických požiadaviek projektu, aby bol zabezpečený najlepší výkon a kompatibilita konektora.
