Zostavy predlžovacích káblov Deutsch DT: Zapojenie-a{1}}zapojenie pre drsné prostredia
Pred-zmontované predlžovacie káble DT04-na-DT06 z 2-kolíkových na 12-kolíkové. Krytie IP67, 16AWG, pripravené na inštaláciu – nevyžaduje sa žiadne rezanie, spájanie alebo krimpovanie. Navrhnuté pre LED pracovné svetlá, senzory, ECU systémy, poľnohospodárske stroje, stavebné zariadenia a námorné aplikácie.
- Predlžovací kábel Deutsch DT je pred-zmontovaná zásuvka DT04-do-zástrčky DT06, ktorá rozširuje existujúce pripojenia DT bez prerušenia alebo spájania pôvodnej kabeláže.
- K dispozícii v konfiguráciách s 2, 3, 4, 6, 8 a 12 kolíkmi s použitím 16AWG vodiča dimenzovaného na 13 A na kontakt pri 13,5 V DC.
- IP67-utesnené pri spojení, prevádzková teplota −55 stupňov až +125 stupňov, klinový zámok odolný voči vibráciám- – vhodný pre automobilový priemysel, poľnohospodárstvo, stavebníctvo a námorné prostredie.
- Bežné aplikácie: LED predĺženie pracovného svetla, kabeláž snímača/aktora, pripojenia ECU a CAN Bus, dodatočná montáž káblových zväzkov poľnohospodárskych a stavebných strojov.
- Vlastné dĺžky (0,5 m až 10 m+), konfigurácie pinov, prelisované vzory a OEM označovanie dostupné s MOQ od 100 ks.
Definícia:Zostava predlžovacieho kábla Deutsch DT je továrensky{0}}ukončený káblový zväzok so zásuvkou DT04 na jednom konci a zástrčkou DT06 na druhom, čím sa vytvára inline utesnené predĺženie medzi dvoma existujúcimi rozhraniami Deutsch DT.
📋 Obsah
Čo je zostava predlžovacieho kábla Deutsch DT?
Zostava predlžovacieho kábla Deutsch DT je vo výrobe- zmontovaný káblový zväzok, ktorý inline spája dve existujúce rozhrania Deutsch DT. Jeden koniec nesie zásuvku DT04 (plášť kolíka); druhý koniec nesie zástrčku DT06 (puzdro zásuvky). Keď sa spojí, vytvorí sa utesnené predĺženie odolné voči vibráciám- bez akejkoľvek úpravy pôvodného postroja.
Namiesto strihania drôtu, odstraňovania izolácie, krimpovania kontaktov veľkosti 16 v teréne a dúfania, že tesnenie vydrží aj počas sezóny blata, predlžovací kábel typu plug{1}}and{2}}vylučuje tieto kroky úplne. Na základe našej spätnej väzby z výroby majú-zalisované spoje DT významný podiel na vrátení záruky v prípade súprav off-roadového osvetlenia - zlá hĺbka zalisovania a poškodené medzifázové tesnenia sú dva najbežnejšie spôsoby zlyhania.
Predlžovacie káble Deutsch DT sa používajú všade tam, kde je pôvodný zväzok príliš krátky alebo je potrebné premiestniť zariadenie:
- Predĺženie výkonu pre LED pracovné svetlá a prídavné osvetlenie
- Prenos signálu pre snímače, akčné členy a snímače rýchlosti/polohy
- Zapojenie ECU, zbernice CAN a komunikačného systému vozidla
- Údržba a rekonštrukcia elektroinštalácie v poľnohospodárskych a stavebných strojoch
- Vodotesné námorné, off-roadové a priemyselné rozvody energie
PCM-S-0717: 2P predlžovací kábel

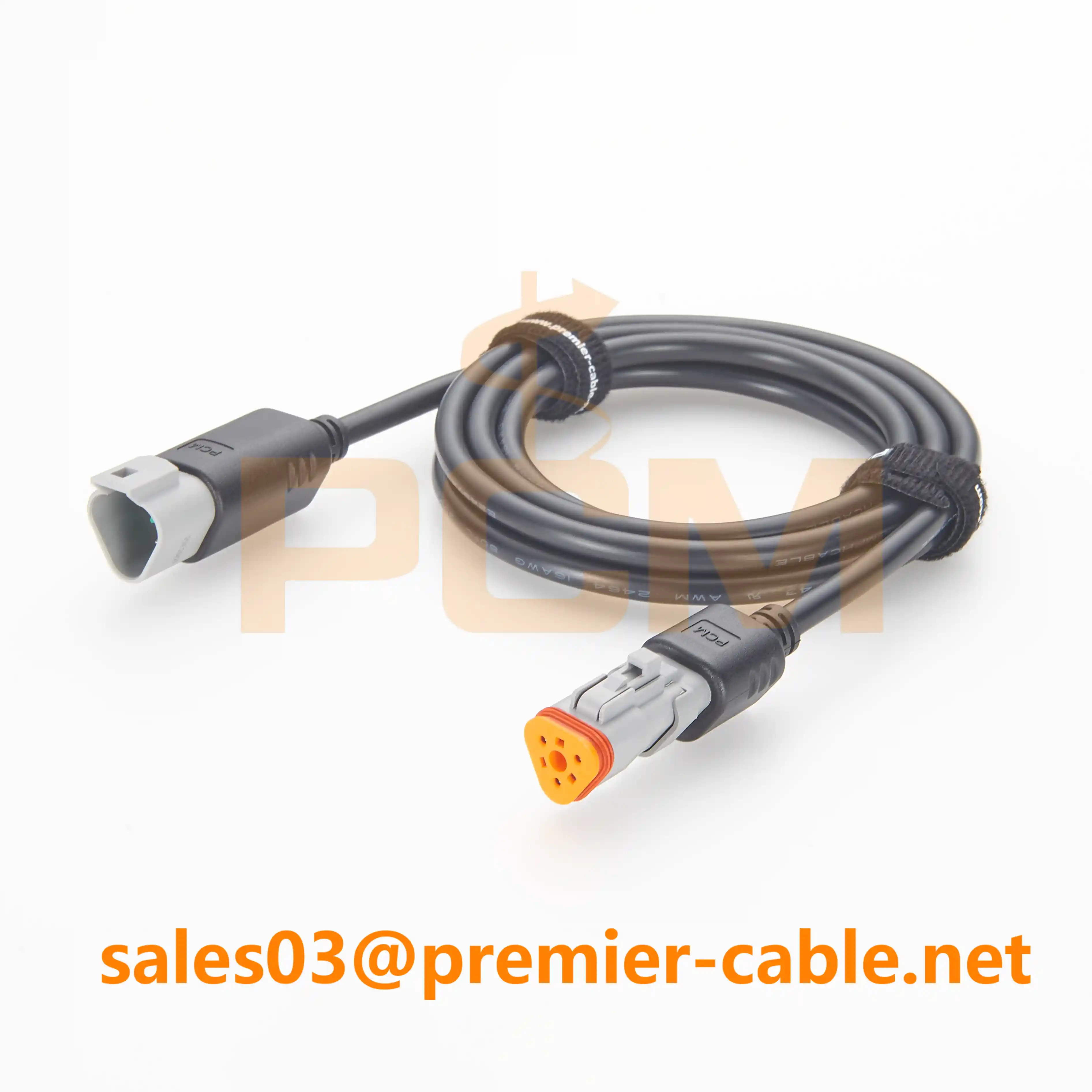

PCM-S-0718: 3P predlžovací kábel
Deutsch DT predlžovací kábel - Technické špecifikácie
Všetky predlžovacie káble Deutsch DT v tejto sérii sú postavené na platforme TE Connectivity Deutsch DT (predtým Deutsch Engineered). Nasledujúce špecifikácie platia pre systém konektorov a štandardnú konštrukciu káblov.
| Parameter | Špecifikácia |
|---|---|
| Séria konektorov | Deutsch DT (TE Connectivity) |
| Veľkosť kontaktu | Veľkosť 16 (priemer 1,6 mm) |
| Aktuálne hodnotenie | 13 A na kontakt (kontinuálne, 23 stupňov) |
| Menovité napätie | 13,5 V DC (systém) / 500 V AC (odolnosť voči dielektriku) |
| Meradlo drôtu | 16 AWG štandard (14–20 AWG kompatibilný) |
| Hodnotenie vodotesnosti | IP67 (podmienka pripojenia, podľa IEC 60529) |
| Prevádzková teplota | −55 stupňov až +125 stupňov |
| Kontaktný odpor | Počiatočná hodnota menšia alebo rovná 5 mΩ |
| Párovacie cykly | 100+ cyklov (podľa špecifikácie TE Connectivity) |
| Odolnosť proti vibráciám | Klinový zámok + medzifázové tesnenie; spĺňa vibračné profily SAE J1455 |
| Izolačný materiál | Termoplastický nylon (vyplnený sklom-) |
| Utesnenie | Silikónové medzifázové tesnenie + drôtené tesnenie na každej dutine |
| Konfigurácie pinov | 2P, 3P, 4P, 6P, 8P, 12P |
| Štandardná dĺžka kábla | 1 m, 2 m (k dispozícii na mieru 0,5 – 10 m) |
Technická poznámka:Hodnotenie 13 A platí pri okolitej teplote 23 stupňov. Pri teplote v motorovom priestore +105 stupňov znížte na približne 7–8 A na kontakt. Vždy overte aktuálne požiadavky v porovnaní s úplnou krivkou zníženia výkonu TE Connectivity DT SeriesTechnický list Deutsch DT.
PCM-S-0722: 12P predlžovací kábel – úplná konfigurácia DT s 12 kolíkmi
Prečo je zapojenie-a{1}}prehrávanie dôležité v drsnom prostredí
V drsnom prostredí je zlyhanie elektroinštalácie spôsobené nielen elektrickým preťažením. K predčasnému zlyhaniu prispieva prenikanie vlhkosti cez neutesnené spoje, vibrácie-mikro{2}}trenie na zle zlisovaných kontaktoch, kontaminácia prachom v otvorených dutinách a nestála kvalita inštalácie na mieste.
Vopred zostavený predlžovací kábel Deutsch DT rieši tieto poruchy vo fáze výroby a nenecháva ich na technikoch v teréne pracujúcich pod časovým tlakom:
- Kontrolovaná kvalita krimpovania.Krimpovanie v továrni používa kalibrované aplikátory s overením ťahovým{0}}testom (podľa špecifikácie TE Connectivity: ťažná sila väčšia alebo rovná 80 N na kontakty veľkosti 16). Ručné krimpovacie-nástroje poskytujú rôzne výsledky.
- Zapečatené od 1. dňa.Tesnenia rozhrania a tesnenia drôtu sú pred{0}}inštalované a pred odoslaním skontrolované. Podľa našich skúseností s výrobou má približne 1 z 8 spojov DT zostavených v teréne- nesprávne umiestnené tesnenie drôtu, ktoré umožňuje odvod vlhkosti.
- Žiadna úprava postroja.Pôvodný postroj OEM zostáva nedotknutý. Zachováte tým záručné pokrytie a zjednodušíte budúce riešenie problémov - odpojte rozšírenie a otestujte obe strany nezávisle.
- Rýchlejšia inštalácia.Kábel typu plug{0}}and{1}}prehrávanie sa nainštaluje za menej ako 60 sekúnd. Montáž jedného páru konektorov DT na mieste (odizolovanie, zalisovanie, vloženie, overenie, utesnenie) zvyčajne trvá 8–15 minút v závislosti od počtu kolíkov a skúseností technika.
PCM-S-0719: 4P predlžovací kábel - Typický produkt na použitie v teréne
⚠️ Bežné zlyhanie poľa:Na poľnohospodárskych strojoch pracujúcich v blatistých podmienkach môžu nesprávne utesnené spoje DT vzlínať vlhkosť 30–50 mm pozdĺž drôtu prostredníctvom kapilárneho pôsobenia. Počas jednej sezóny oxidácia medi zvýši kontaktný odpor natoľko, že spôsobí prerušované vypadávanie snímača. Továrenský-utesnený predlžovací kábel eliminuje túto poruchu.
Bežné aplikácie predlžovacích káblov Deutsch DT
Séria Deutsch DT bola pôvodne navrhnutá spoločnosťou Deutsch Engineered (teraz TE Connectivity) pre ťažké-úžitkové vozidlá a mimo{1}}diaľničné aplikácie. Predlžovacie káble zdedia túto robustnosť a slúžia piatim primárnym kategóriám aplikácií.
| Aplikácia | Typický počet pinov | Prečo sú vhodné predlžovacie káble DT | Príklad |
|---|---|---|---|
| LED pracovné svetlá a prídavné osvetlenie | 2-pin, 4-pin | Svetlá sú často na streche/nárazníku-namontované ďaleko od káblového zväzku spínačov; utesnené spojenie prežije umývanie | PCM-S-0717 (2P), PCM-S-0719 (4P) |
| Senzory a akčné členy | 3-pin, 4-pin | Snímače polohy, snímače rýchlosti a solenoidy vyžadujú stabilnú kontinuitu signálu pri vibráciách | PCM-S-0718 (3P), PCM-S-0719 (4P) |
| ECU, CAN zbernica a riadiace moduly | 8-kolíkový, 12-kolíkový | Viac{0}}okruhové pripojenia pre zväzok motora, ovládanie prevodovky a kabeláž komunikačnej zbernice | PCM-S-0721 (8P), PCM-S-0722 (12P) |
| Poľnohospodárske a stavebné stroje | 2 – 12 kolíkov (rôzne) | Opravy v teréne, dodatočné vybavenie a sezónne vybavenie, kde musí pôvodný postroj zostať nedotknutý | Celý rad PCM-S-0717 až PCM-S-0722 |
| Námorná, off{0}}cestná a priemyselná | 2-pin, 6-pin | Soľný sprej, ponorenie, vystavenie UV žiareniu - Systém utesnených konektorov IP67 určený na trvalú vonkajšiu inštaláciu | PCM-S-0717 (2P), PCM-S-0720 (6P) |
Pracovné svetlá LED - Najbežnejší prípad použitia
Pracovné LED svetlá, svetelné lišty a prídavné svietidlá predstavujú viac ako polovicu objednávok predlžovacích káblov Deutsch DT v našich výrobných záznamoch. Dôvod je jednoduchý: svetlá sú namontované na fyzických extrémoch vybavenia (strešné tyče, rámy nárazníkov, ramená výložníka) a továrenské postroje takmer nikdy nedosahujú.
2-kolíkové rozšírenie (PCM-S-0717) zvládne jednoduché napájacie pripojenia až do 13 A - postačujúce pre väčšinu LED tyčí s príkonom do 150 W pri 12 V. Pre osvetľovacie systémy so stmievaním, stroboskopom alebo ovládaním teploty farieb plus 4-kolíkový kábel (PCM-S-S-0)

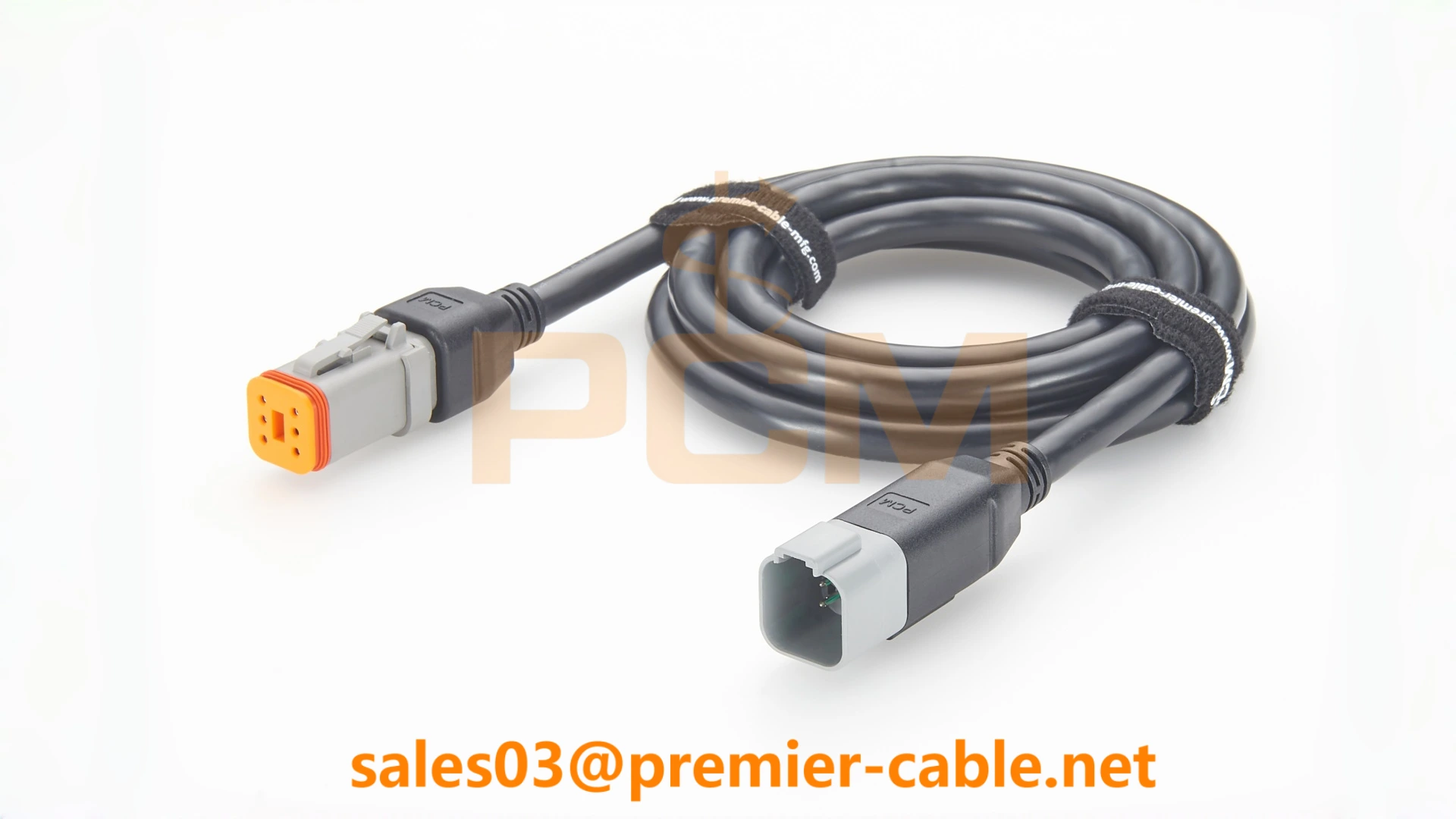

PCM-S-0720: 6P predlžovací kábel – automobilový a námorný priemysel
ECU a zbernica CAN - Kde najviac záleží na počte pinov a pinov
Riadiace jednotky motora, ovládače prevodovky a uzly zbernice CAN využívajú 8-pinové a 12-pinové DT konektory. V týchto aplikáciách sa musí poradie zapojenia (pinout) presne zhodovať s dizajnom systému - výmena jedného kolíka môže smerovať CAN-H k zemi, čo môže potenciálne poškodiť IC transceivera.
V prípade viac{0}}pinových rozšírení ECU odporúčame kupujúcim poskytnúť špecifický diagram pinov alebo uviesť číslo dielu OEM konektora (napr. DT04-8P s kolíkmi 1–2=CAN-H/L, 3–4=12V/GND, 5–8=analógové vstupy). Vlastné overenie pinoutov je súčasťou nášho výrobného procesu kontroly kvality.

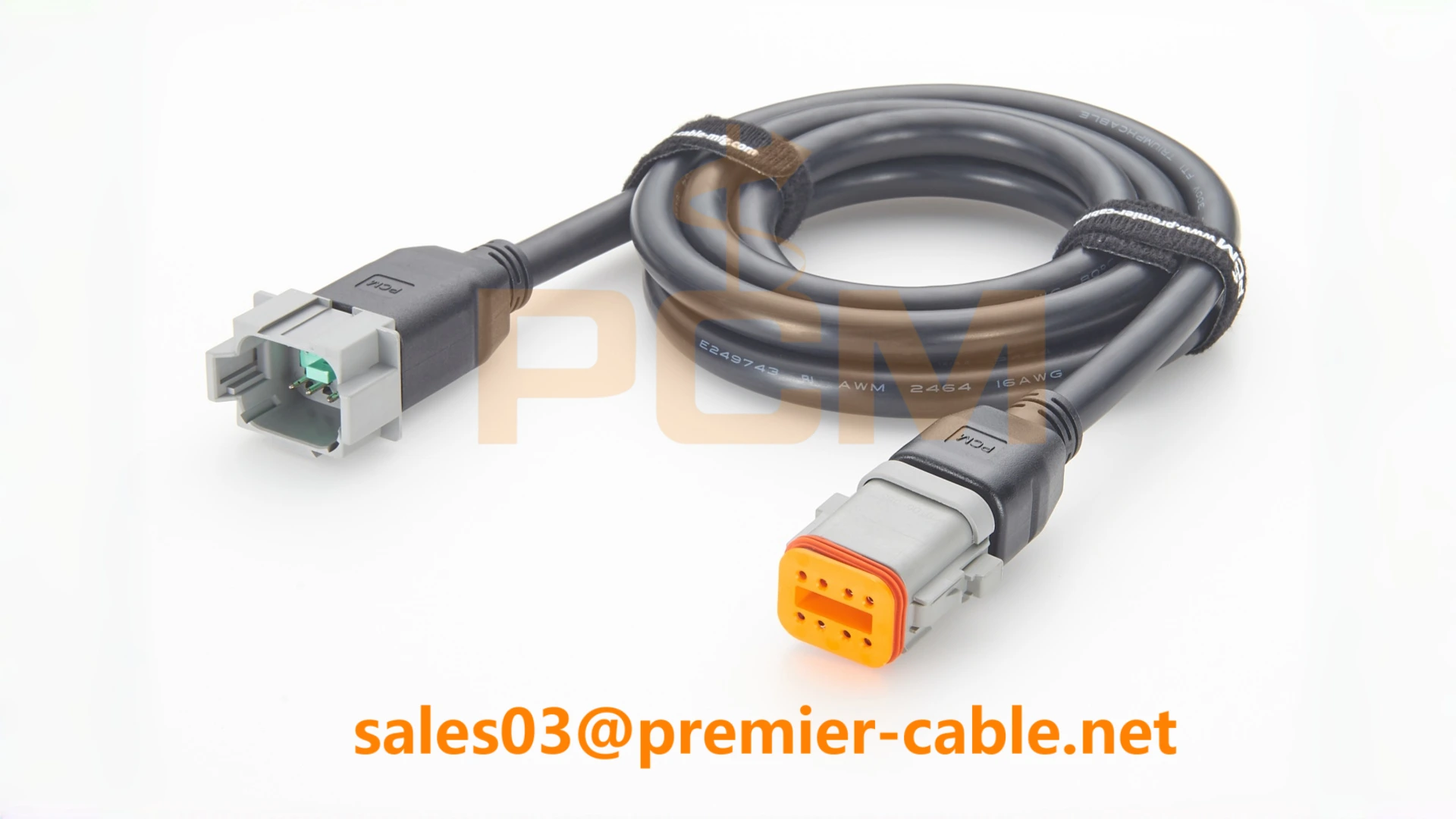

PCM-S-0721: 8P predlžovací kábel – ECU a zväzok motora
Dostupné konfigurácie predlžovacích káblov Deutsch DT
Premier Cable dodáva šesť štandardných konfigurácií predlžovacích káblov Deutsch DT pokrývajúcich celý-počet kolíkov DT. Všetky používajú originálne kryty TE Connectivity DT04/DT06 s továrenskými-zlisovanými kontaktmi veľkosti 16 a silikónovými tesneniami.
| Číslo dielu | Konektor A | Konektor B | Drôt | Dĺžka | prúd (na pin) | Typické aplikácie |
|---|---|---|---|---|---|---|
| PCM-S-0717 | DT04-2P | DT06-2S | 16 AWG | 1 m | 13 A | LED svetlá, predĺženie napájania, nízkonapäťový-signál |
| PCM-S-0718 | DT04-3P | DT06-3S | 16 AWG | 1 m | 13 A | Senzory, akčné členy, silová + signálová kabeláž |
| PCM-S-0719 | DT04-4P | DT06-4S | 16 AWG | 1 m | 13 A | LED pracovné svetlá, senzory, ovládacie zariadenia |
| PCM-S-0720 | DT04-6P | DT06-6S | 16 AWG | 2 m | 13 A | Automobilové, námorné, LED systémy, priemyselné |
| PCM-S-0721 | DT04-8P | DT06-8S | 16 AWG | 2 m | 13 A | Kabeláž motora, ECU, prevodovka, senzorové systémy |
| PCM-S-0722 | DT04-12P | DT06-12S | 16 AWG | 2 m | 13 A | ECU, CAN Bus, poľnohospodárska technika, riadiace moduly |
Vo väčšine situácií pri nákupe je požadovaný počet kolíkov už určený spojovacím konektorom zariadenia alebo schémou zapojenia. Kľúčové faktory, ktoré by kupujúci mali potvrdiť, sú: konfigurácia konektora, dĺžka kábla, prierez vodiča, poradie pinov a prevádzkové prostredie.
Okrem štandardných predlžovacích káblov ponúka Premier Cable aj konfigurácie rozdeľovača a Y-adaptéra pre aplikácie, ktoré vyžadujú jednu-k{2}}dvom distribúciou signálu alebo napájania cez rozhranie Deutsch DT:
PCM-S-0723: Adaptér rozdeľovača jeden-do dvoch
PCM-S-0724: Jeden-k-dvom Y-rozdeľovačom so zvodmi
Deutsch DT predlžovací kábel vs strihanie, spájanie alebo opätovné krimpovanie{0}}
Keď je potrebné predĺžiť zväzok, alternatívou k káblu plug{0}}and{1}} je odstrihnutie pôvodného kábla a manuálne pridanie dĺžky. Toto porovnanie sumarizuje kompromisy-na základe podmienok inštalácie v teréne.
| Porovnávacia položka | Deutsch DT predlžovací kábel | Strihať, spájať alebo znovu{0}}krimpovať |
|---|---|---|
| Čas inštalácie | < 60 seconds (plug in) | 8–15 minút na pripojenie |
| Originálny postroj | Zachované - bez úprav | Natrvalo zmenené |
| Integrita tesnenia IP67 | Továrensky-overená pečať | Závisí od montáže tesnenia technikom |
| Kvalita krimpovania | Stroj-zlisované, testované-ťahom (väčšie alebo rovné 80 N) | Premenná - závisí od nástroja a zručnosti |
| Odolnosť proti vibráciám | Klinový zámok + dvojité tesnenie | Tupý spoj alebo spájkovaný spoj sa môže unaviť |
| Riešenie problémov | Odpojte na križovatke, vyskúšajte každú stranu | Musí sa sledovať cez spoj |
| Vplyv záruky | OEM postroj nedotknutý | Môže zrušiť platnosť záruky na postroj |
| Opakovateľnosť (dávka) | Každý kábel je rovnaký | Kvalita sa líši od jednotky k jednotke |
| Cena za pripojenie | Vyššie náklady na materiál, nižšie náklady na prácu | Nižšie náklady na materiál, vyššie náklady na prácu |
| Vhodné pre | Údržba v teréne, modernizácia, OEM súpravy, sériová výroba | Jedno{0}}jednorazové opravy, pri ktorých nie je k dispozícii predlžovací kábel |
Pre údržbu v teréne, dodatočnú montáž strojov, inštaláciu osvetlenia LED, malú{0}}až{1}}stredosériovú výrobu a akékoľvek aplikácie, kde záleží na záruke na zväzok alebo budúcej použiteľnosti, je praktickejšou voľbou vopred zostavený predlžovací kábel Deutsch DT. Manuálne spájanie zostáva prijateľné iba pri-jednorazových núdzových opravách, pri ktorých nie je k dispozícii náhradný kábel.
PCM-S-0725: 2P DT Female to AMP Male
PCM-S-0726: 2P DT Female to AMP Female
Čo by si mal kupujúci pred objednávkou overiť
Poskytnutím úplných špecifikácií počas dopytu sa skráti obrat ponuky a zabráni sa opakovaniu vzorky. Tu je sedem parametrov, ktoré určujú, či funguje štandardný kábel alebo je potrebná vlastná montáž.
1. Konfigurácia konektora
Potvrďte presný typ krytu: DT04-2P až DT06-2S, DT04-4P až DT06-4S, DT04-8P až DT06-8S alebo DT04-12P až DT06-12S. Ak spojovací konektor na vašom zariadení nie je štandardný Deutsch DT, môže byť potrebný hybridný alebo adaptérový kábel.
2. Dĺžka kábla
Štandardné dĺžky sú 1 m a 2 m. K dispozícii sú vlastné dĺžky od 0,5 m do 10 m+. Pre dĺžky nad 5 m pri 16 AWG vypočítajte úbytok napätia: pri 13 A na 5 m (celkový okruh 10 m) je úbytok približne 0,65 V na 12 V systéme - v rámci tolerancie pre väčšinu aplikácií osvetlenia a senzorov, ale overte, či ide o obvody ECU citlivé na prúd-.
3. Meradlo drôtu
16 AWG je štandard pre kontaktný systém DT veľkosti 16 (menovitý prúd 13 A pri 23 stupňoch). Možnosti zahŕňajú:
- 14 AWG:Vyššia prúdová kapacita (až 18 A), tuhší kábel, väčší polomer ohybu
- 18 AWG:Aplikácie{0}}iba pre signál, flexibilnejšie a lacnejšie
- 20 AWG:Len snímače nízkeho prúdu (-< 5 A), maximum flexibility
4. Pinout a poradie zapojenia
Štandardné káble používajú priame{0}}vedenie (kolík 1 na kolík 1, kolík 2 na kolík 2 atď.). Ak vaša aplikácia vyžaduje kríženie alebo vlastnú postupnosť zapojenia, poskytnite tabuľku vývodov alebo si pozrite schému zapojenia zariadenia.
5. Environmentálne požiadavky
Štandardné konektory Deutsch DT majú pri spojení stupeň krytia IP67. Pre aplikácie vyžadujúce ponorenie do hĺbky viac ako 1 m alebo dlhodobé vystavenie omývaniu špecifikujte zalisované konce konektorov, ktoré poskytujú krytie IP68/IP69K- na vstupe kábla.
6. Konštrukcia káblov
- Prelisované vs. zmontované (-obslužné) konce konektorov
- PVC vs PUR vs TPE plášť (odolnosť voči UV žiareniu, flexibilita, chemická odolnosť)
- Vlnitý tkáčsky stav, pletený rukáv alebo tepelná-zmršťovacia ochrana
- Označenie káblov, farebné kódovanie alebo vlastné označenia
Často kladené otázky
Aké je hodnotenie IP predlžovacieho kábla Deutsch DT?
Konektorový systém Deutsch DT má pri úplnom spojení stupeň krytia IP67, čo znamená, že podľa normy IEC 60529 vydrží dočasné ponorenie do vody do hĺbky 1 m na 30 minút. Prelisované verzie môžu dosiahnuť hodnotenie IP68/IP69K pri dlhšom ponorení alebo vysokotlakových oplachových aplikáciách.
Môžem použiť predlžovací kábel DT na zapojenie zbernice CAN?
Áno. 8-kolíkový a 12{2}}kolíkový predlžovací kábel Deutsch DT (PCM-S-0721, PCM-S-0722) podporujú pripojenia CAN Bus. Uistite sa, že pinout presne zodpovedá vášmu priradeniu CAN-H, CAN-L, napájania a uzemnenia. Pri objednávke poskytnite diagram pinoutov, aby ste sa vyhli chybám pri transpozícii.
Aký maximálny prúd môže prenášať kábel DT 16AWG?
Každý kontakt veľkosti 16 má trvalý prúd 13 A pri teplote okolia 23 stupňov. Pri zvýšených teplotách (+105 stupeň) znížte na približne 7–8 A. Pre aplikácie s vyšším prúdom je možné špecifikovať vodič 14 AWG, aj keď obmedzujúcim faktorom zostáva napätie kontaktu 13 A na kolík.
Ako si môžem vybrať medzi 2-kolíkovou a 12-kolíkovou konfiguráciou?
Počet kolíkov je určený vašim existujúcim konektorom zariadenia alebo schémou zapojenia. Jednoduché napájacie obvody LED používajú 2-kolíkové. Senzory s napájaním, signálom a zemou používajú 3-pin. Systémy ECU a CAN Bus s viacerými obvodmi používajú 8-pin alebo 12-pin. Spojte existujúci spojovací konektor na vašom zariadení.
Potrebujete pre svoj projekt predlžovací kábel Deutsch DT?
- Skladom 2-pin až 12-pin DT04/DT06 predlžovacie káble
- Utesnené IP67, 16AWG, továrenské-zlisované a testované na ťah-
- K dispozícii sú vlastné dĺžky, kolíky a prelisované možnosti
- Štandard spracovania IPC/WHMA-A-620 triedy 2
- Hromadné stanovovanie cien pre OEM a programy údržby vozového parku
