Dvojité{0}}portové adaptéry USB a HDMI pre montáž na panel pre priestor-obmedzené ovládacie skrinky a panely HMI
Adaptéry pre montáž na panel s dvoma -portmi kombinujú dve rozhrania-USB-A, USB-C alebo HDMI- do jedného kompaktného modulu. Jeden výrez namiesto dvoch. Menej obrábania, čistejšie usporiadanie, rýchlejšia montáž. Táto príručka obsahuje päť bežných kombinácií, ako ich špecifikovať a čo je potrebné pred objednávkou potvrdiť.
- Adaptéry pre montáž na panel s dvomi{0}}portmi kombinujú dve rozhrania do jedného modulu a vyžadujú iba jeden výrez na panel namiesto dvoch.
- Eliminuje medzeru, ktorá je bežne potrebná medzi dvoma samostatnými výrezmi s jedným{0}}portom, čím sa obnoví použiteľná plocha panela.
- Päť bežných kombinácií: Dual USB-A, Dual USB-C, USB-A + USB-C, HDMI + USB-A, HDMI + USB-C.
- Vhodné pre ovládacie skrine, panely HMI, priemyselné počítače, kiosky a OEM zariadenia s obmedzenou plochou predného panela.
- Pre cenovú ponuku uveďte: kombináciu portov, rozmery výrezu panela, hrúbku panela, dĺžku kábla a verziu USB/HDMI.
Definícia:Adaptér pre montáž na panel s dvoma{0}}portmi je jediný modul, ktorý integruje dve externé rozhrania (USB, USB-C alebo HDMI) do jedného krytu- namontovaného na paneli, čo umožňuje inžinierom poskytnúť dva body pripojenia prostredníctvom jedného výrezu na ovládacej skrini alebo paneli zariadenia.
📋 Obsah
Problém: Priestor na prednom paneli je opravený, nároky na rozhranie nie sú
Ovládacie skrine a HMI panely majú pevnú plochu predného panela. Po umiestnení displeja, tlačidiel, núdzového zastavenia, kontroliek a káblových priechodiek je zostávajúci priestor pre externé servisné porty často obmedzený na malý pásik alebo roh.
Medzitým moderné priemyselné zariadenia čoraz viac potrebujú viacero externých rozhraní v rovnakej oblasti služieb. Systém HMI môže počas konfigurácie potrebovať HDMI pre externý monitor a USB pre klávesnicu. Riadiaca skriňa môže potrebovať USB-A pre staršie nástroje na údržbu a USB-C pre novšie notebooky. Testovací prístroj môže potrebovať dva USB porty na súčasné zaznamenávanie údajov a aktualizáciu firmvéru.
Keď každé rozhranie používa samostatný adaptér s jedným{0}}portom, výsledkom sú viaceré výrezy, viaceré montážne polohy a preplnené rozloženie panelov. Pre zariadenia vyrábané v dávkach to tiež znásobuje náklady na obrábanie, montáž a kontrolu kvality.

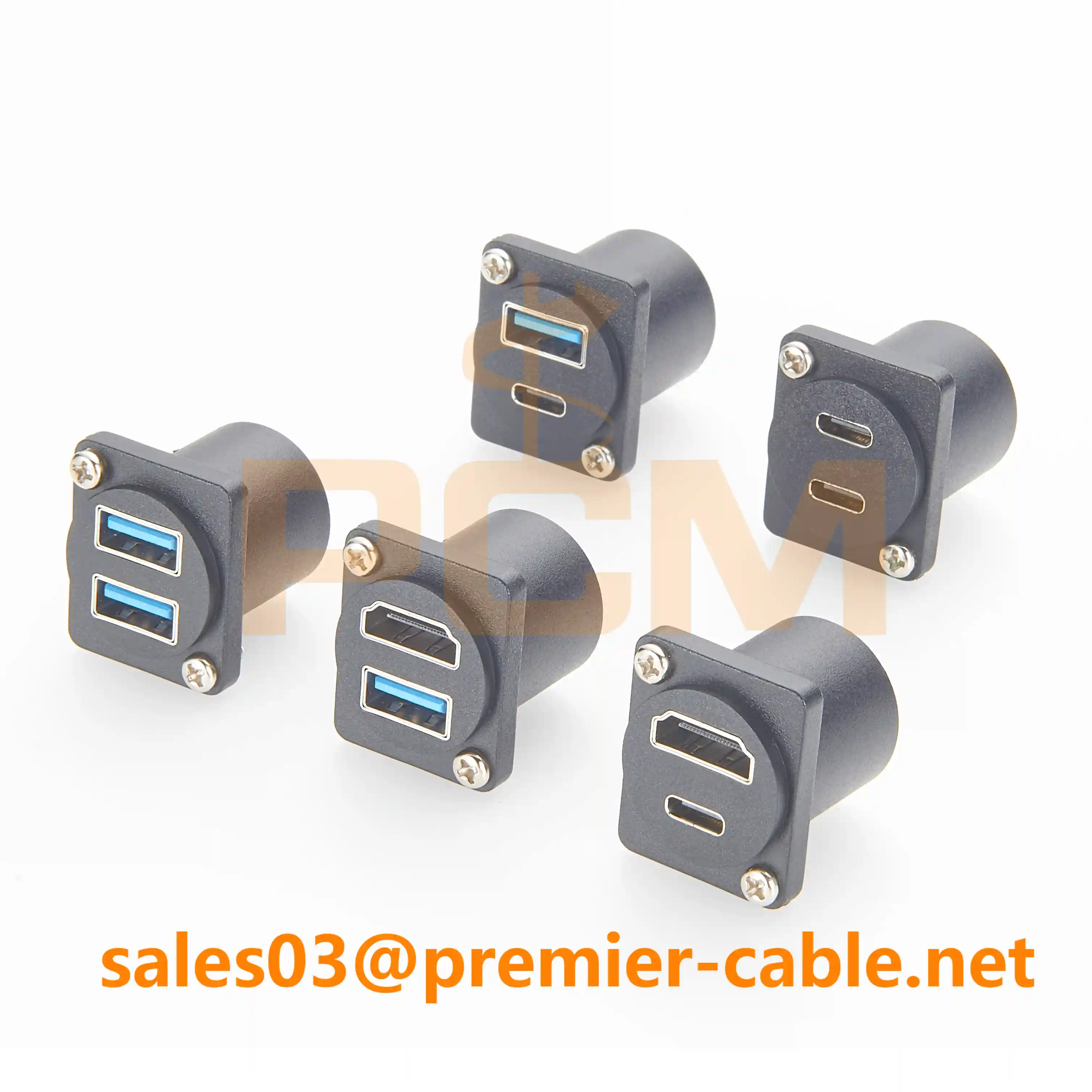

Zbierka adaptérov USB a HDMI na panel

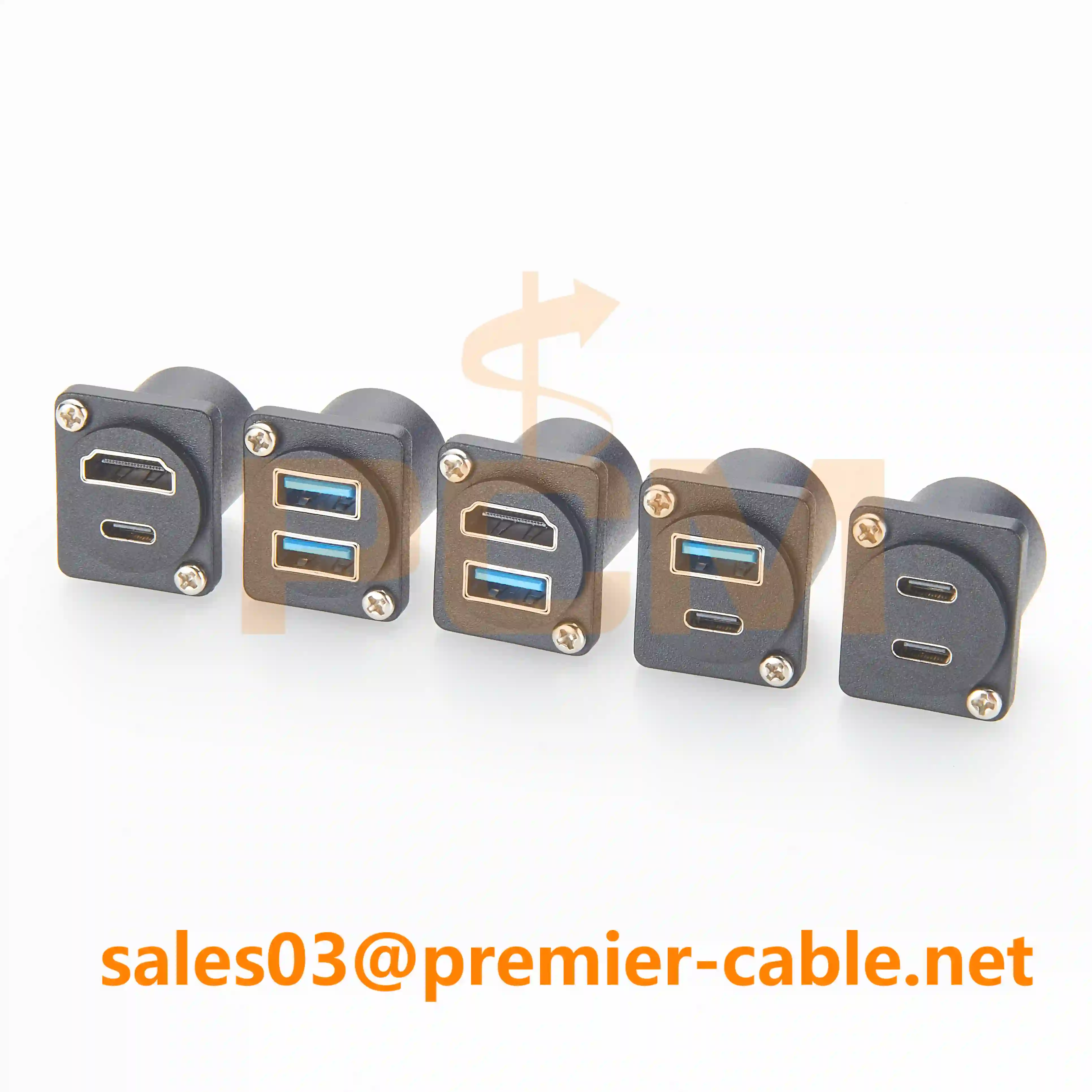

Možnosti kombinácie dvoch{0}portov

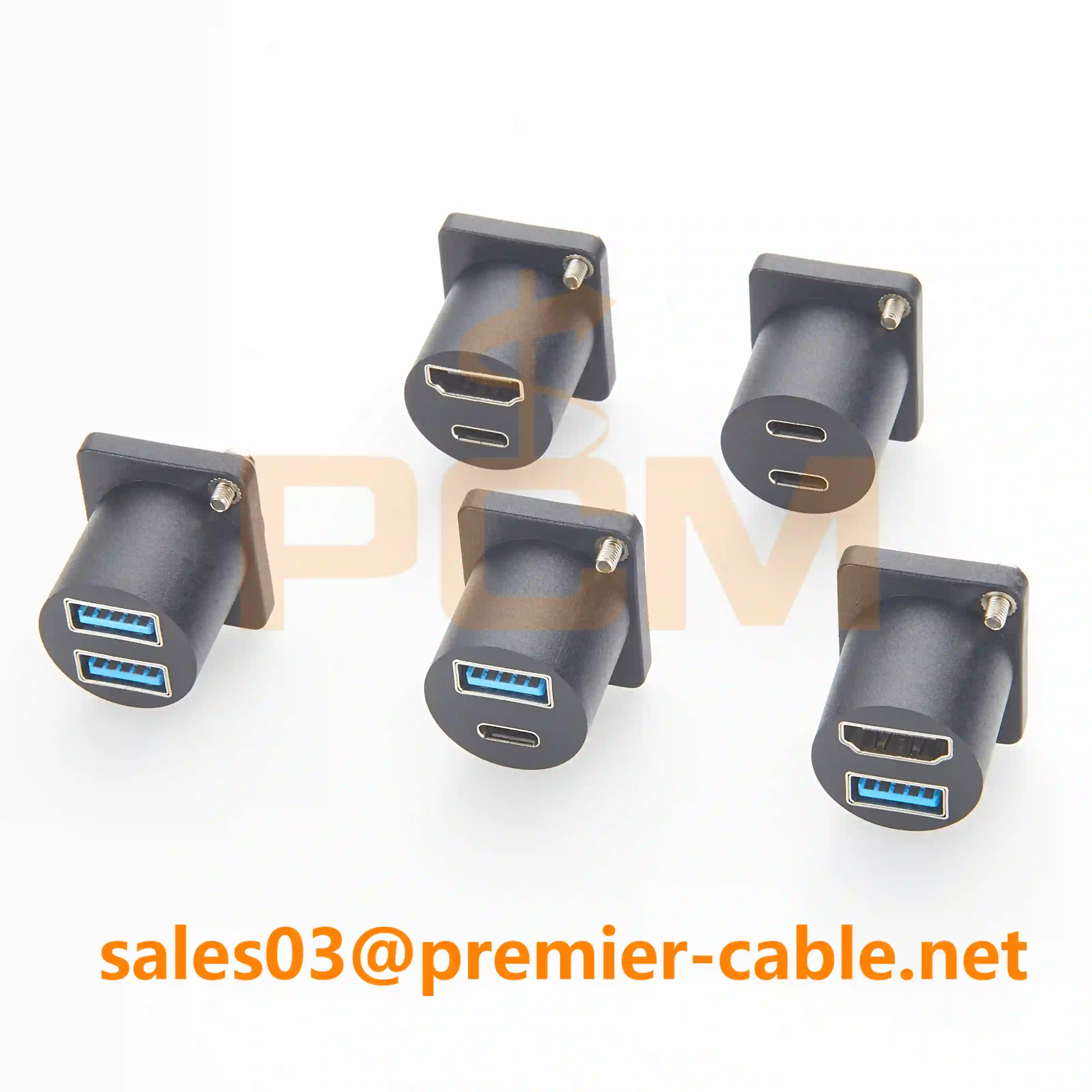

Kompletný sortiment pre ovládacie skrine
Jeden-port vs duálny-port: Aké zmeny v praxi
Úspora miesta nie je len samotný výrez. Minimálna vzdialenosť medzi dvoma susednými výrezmi-potrebná na udržanie tuhosti panela-je úplne eliminovaná modulom s dvoma-portmi.
| Položka | Dva adaptéry s jedným-portom | Adaptér s jedným duálnym-portom |
|---|---|---|
| Vyžadujú sa výrezy panelov | 2 samostatné otvory | 1 kombinovaný otvor |
| Celková použitá plocha panela | Väčšie (vrátane medzery medzi{0}}výrezmi) | Menšie (odstránená medzera) |
| Polohy skrutiek | 4 (2 na adaptér) | 2 |
| Vnútorné káble | 2 samostatné chvosty | 1 alebo 2 chvosty z jedného modulu |
| Montážne kroky | Namontovať, zarovnať, upevniť × 2 | Namontovať, zarovnať, opraviť × 1 |
| Vzhľad panelu | Dva samostatné otvory | Jeden čistý integrovaný otvor |
Päť spoločných dvoj{0}}kombinácií portov
Duálne USB-A
Dva porty USB-A v jednom panelovom module. Vhodné pre zariadenia, ktoré používajú staršie USB periférie: USB disky, klávesnice, myši, skenery čiarových kódov, notebooky na údržbu. Možnosti verzie USB: USB 2.0 alebo USB 3.0. Pre väčšinu úloh priemyselnej údržby (nahrávanie firmvéru, sťahovanie protokolov) stačí USB 2.0. Pri pravidelnom prenose veľkých dátových súborov sa uprednostňuje USB 3.0.
Duálny USB-C
Dva porty USB-C v jednom module. Vhodné pre novšie zariadenia používajúce typ-C na prenos dát, nabíjanie alebo oboje.
⚠️ Dôležité:USB-C je konektor, nie jeden protokol. Pred objednávkou si overte, či každý port potrebuje podporovať iba dáta, dáta + nabíjanie alebo dáta + video (Alt Mode). Nie všetky adaptéry panela USB-C podporujú všetky funkcie.

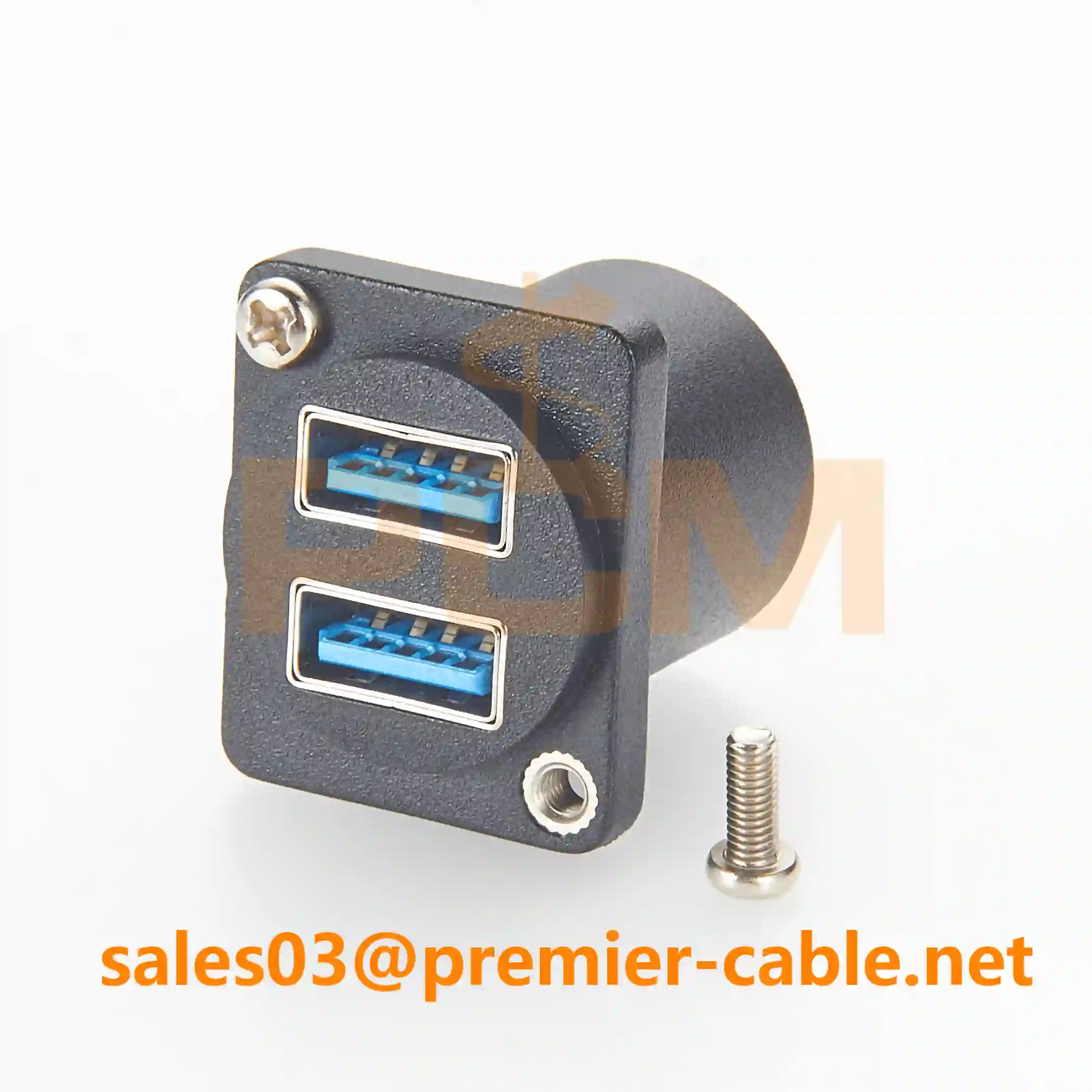

Dvojitý adaptér USB-A na panel
Dvojitý adaptér na panel USB{0}}C

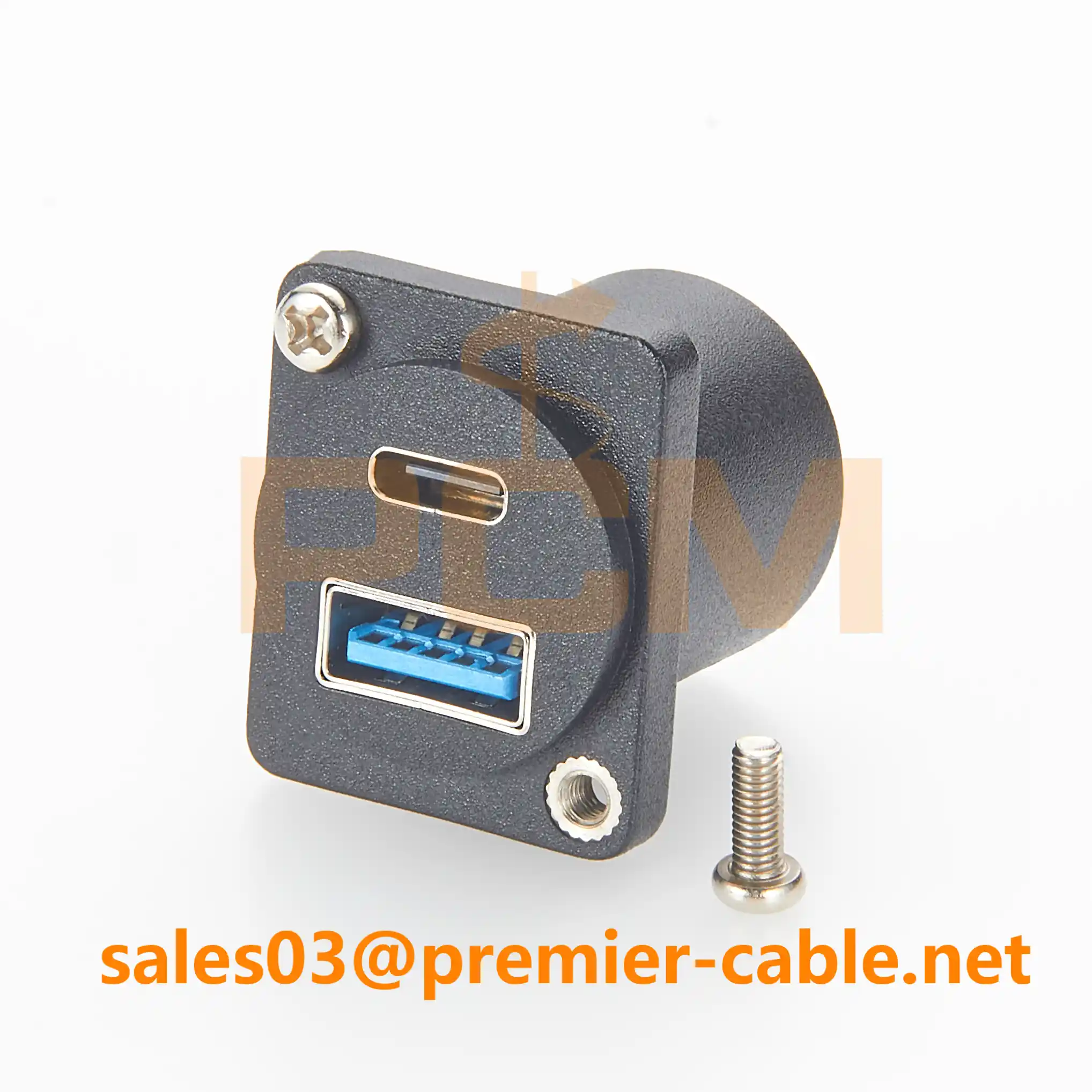

Adaptér pre montáž na panel USB-A + USB-C
USB-A + USB-C
Jeden USB-A a jeden USB-C v jednom module. Praktická kombinácia{3}}obdobia prechodu pre zariadenia, ktoré musia obsluhovať staršie zariadenia USB-A aj novšie zariadenia typu-C. Toto je v súčasnosti najčastejšia požiadavka od výrobcov zariadení OEM, pretože pokrýva existujúce nástroje na údržbu aj novšie notebooky bez toho, aby používatelia museli nosiť adaptéry.
HDMI + USB-A
Jeden HDMI a jeden USB-A v jednom module. Vhodné pre HMI panely, vstavané PC a riadiace systémy, ktoré potrebujú výstup na displej + periférny prístup z predného panela. Pri zadávaní skontrolujte verziu HDMI (1.4 pre 1080p, 2.0 pre 4K pri 60 Hz) a či je potrebný aktívny kábel pre dlhšie trasy zadných káblov.
HDMI + USB-C
Jeden HDMI a jeden USB-C v jednom module. Vhodné pre novšie kompaktné systémy, kde operátor potrebuje externý displej aj prístup k údajom alebo nabíjaniu typu-C z jednej oblasti servisného panela.

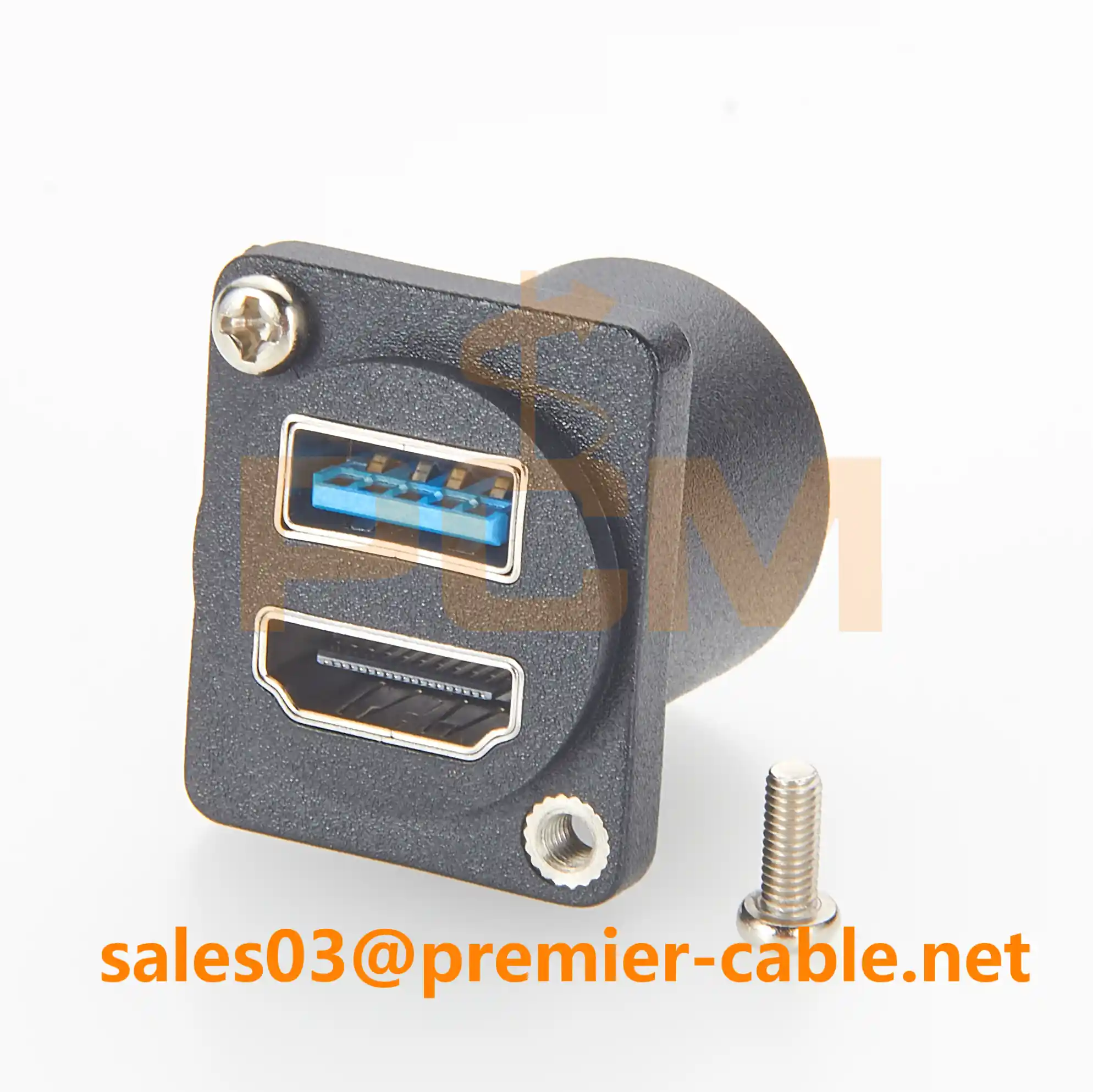

HDMI + USB-Adaptér pre montáž na panel

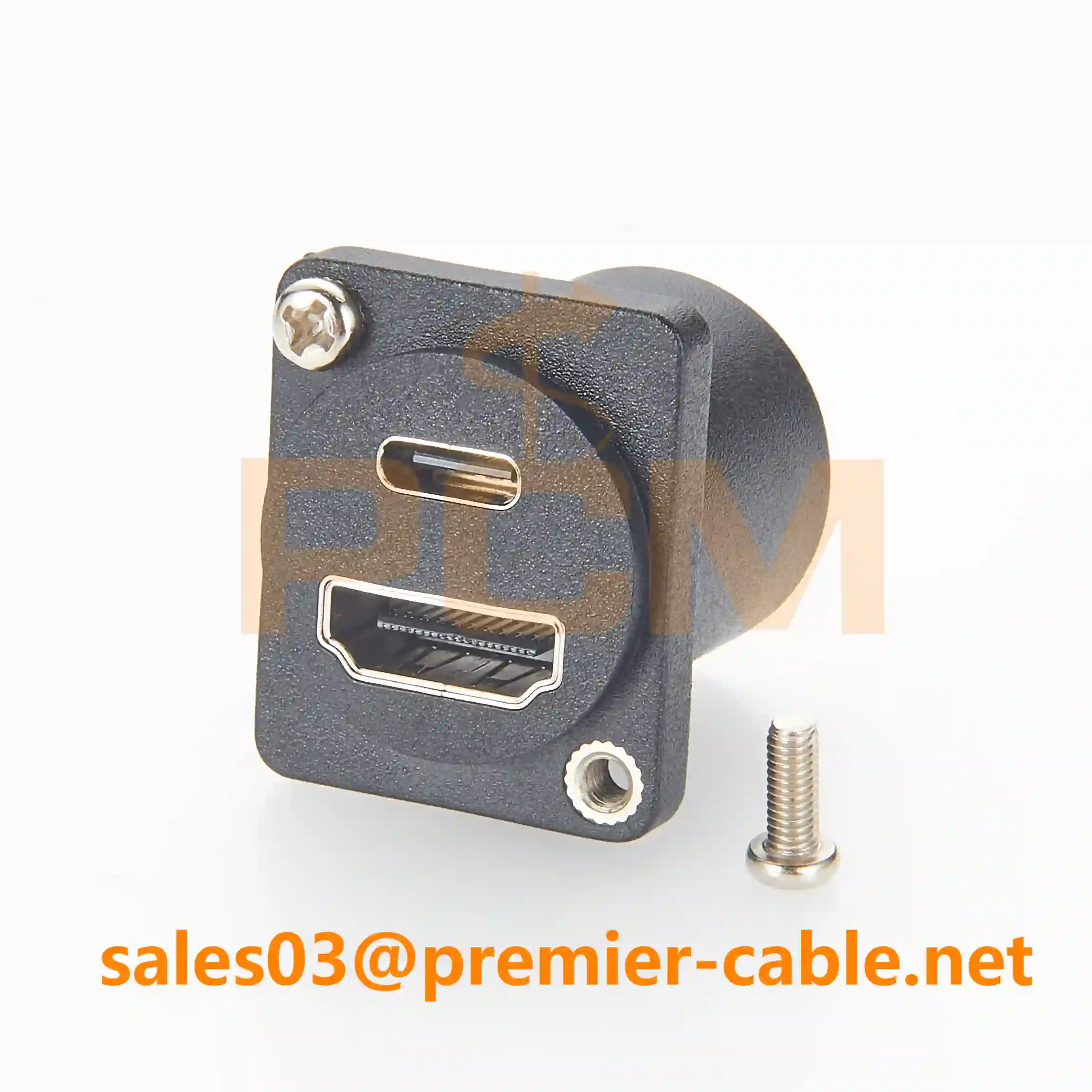

Adaptér na montáž na panel HDMI + USB-C
Mechanické špecifikácie na potvrdenie pred objednávkou
Adaptéry s dvoma{0}}portmi vyžadujú starostlivejšiu kontrolu rozmerov ako verzie s jedným{1}}portom, pretože výrez v paneli je väčší a vôľa vzadu je dôležitejšia.
Položky musí-potvrdiť
- Kombinácia portov.Ktoré dve rozhrania sú potrebné?
- Rozmery výrezu panelu.Obdĺžnikový rozmer otvoru v kovovom paneli.
- Rozsah hrúbky panelu.Skontrolujte, či adaptér podporuje skutočnú hrúbku krytu; hrubšie panely môžu vyžadovať rozšírené-varianty závitov.
- Dĺžka a smer zadného kábla.Koľko miesta je k dispozícii za panelom? Musí kábel vychádzať rovno, pod uhlom 90 stupňov alebo pod určitým uhlom?
- Verzia USB / HDMI.Toto určuje špecifikáciu vnútorného zapojenia a konektora.
Dobré-potvrdenie-položiek (pre vlastné projekty)
| Parameter | Čo špecifikovať |
|---|---|
| Rozstup otvorov pre skrutky | Vzdialenosť od stredu-do{1}}centra |
| Rozmery prednej príruby | Celkovo viditeľná oblasť na prednej strane panelu |
| Materiál na bývanie | Zliatina zinku, hliníka alebo plastu |
| Požiadavka na tienenie | Celokovové tienenie-pre prostredia citlivé na EMC |
| Hodnotenie IP | štandard IP20; IP65/IP67 pre vystavenie prachu alebo striekajúcej vode |
| Pohlavie zadného konektora | Žena-k-žene prechádza-prechodom alebo káblovým chvostom |
📩 Tip na OEM projekty
Poskytnutie výkresu panelu s rozmermi vnútornej vôle je najrýchlejší spôsob, ako potvrdiť lícovanie. Tým sa eliminujú tolerancie výrezu a zadného vedenia káblov tam{1}}a{2}}.
Často kladené otázky
Môžu mať dva porty v adaptéri s dvomi{0}}portmi rôzne dĺžky káblov?
áno. Vlastné verzie môžu mať rôzne dĺžky zadných káblov pre každý port. Toto je bežné, keď sú dva interné spojovacie body v rôznych vzdialenostiach za panelom.
Akú hrúbku panela zvyčajne podporujú adaptéry s dvojitým{0}portom?
Väčšina štandardných verzií podporuje bežné priemyselné hrúbky panelov a krytov. Pre hrubšie kryty sú k dispozícii varianty s predĺženým-závitom alebo svorkou{2}}. Ak je hrúbka panelu mimo štandardného rozsahu, overte si u dodávateľa.
Sú adaptéry s dvojitým{0}}portom dostupné vo verziách s krytím IP65?
Štandardné verzie sú zvyčajne IP20 (vnútorné, bez postriekania). Verzie IP65/IP67 s tesneniami a utesnenými uzávermi sú k dispozícii pre umývanie-alebo vonkajšie prostredie, ale musia byť špecifikované vo fáze cenovej ponuky.
Podporuje USB-C na panelovom adaptéri nabíjanie a video?
Nie nevyhnutne. USB-C je typ konektora. Či konkrétny panelový adaptér podporuje len dáta, dáta + nabíjanie alebo dáta + video (Alt Mode), závisí od interného zapojenia. Pred objednávkou vždy potvrďte požadovanú funkciu.
Čo sa stane s kvalitou signálu HDMI na dlhších zadných kábloch?
Pre HDMI pri vyšších rozlíšeniach majú pasívne káble praktický limit dĺžky, pri prekročení ktorého sa signál môže zhoršiť. Ak je zadný kábel dlhý, overte si u dodávateľa, či je potrebný aktívny kábel alebo kondicionér signálu.
Potrebujete vlastný adaptér na montáž na panel s dvoma{0}portmi?
Pošlite nám svojekombinácia portov, veľkosť výrezu panela, hrúbka panela, dĺžka zadného kábla a verzia USB/HDMI. Potvrdíme prispôsobenie a vrátime výkres.
- Dostupné sú štandardné kombinácie (Dual USB-A, Dual USB-C, USB-A + USB-C, HDMI + USB-A, HDMI + USB-C).
- Vlastná dĺžka kábla, materiál krytu a rozloženie portov k dispozícii pre projekty OEM.
- Nie ste si istí, ktorá kombinácia sa hodí? Popíšte rozloženie panela a my vám odporučíme.
Zdrojové adaptéry pre montáž na panel- s dvoma portami USB a HDMI
Kábel Premiervyrába duálne-portové adaptéry USB-A, USB{2}}C a HDMI na panel pre ovládacie skrine, panely HMI, priemyselné počítače, kiosky a zariadenia OEM. K dispozícii sú štandardné a vlastné konfigurácie. Kontaktujte náš technický tím pre podporu špecifikácií alebo cenovú ponuku.
autor:Premier Cable Engineering Team
Posledná aktualizácia:máj 2026
