Často kladené otázky o kábloch zbernice CAN: Čo inžinierov skutočne zaujíma
Vysoká{0}}flexia / ťažná reťaz / AMP 1745078-1 Vysvetlenie riešení
📋 Obsah
Časť 1: Základy a odstraňovanie závad
Otázka 1: Prečo systémy zbernice CAN zvyčajne zlyhávajú na kábli a nie na ovládači?
Je to klasické prehliadnutie. V stavebných strojoch, AGV a AG technike výpadky komunikácie zriedka pochádzajú z chýb protokolu. Skutočnými vinníkmi sú:
- Neustále ohýbanie:Vedie k mikroskopickým zlomeninám vodiča.
- Uvoľnené konektory:Výsledkom je prerušovaný kontakt.
- EMI (elektromagnetické rušenie):Spôsobuje stratu paketov.
Zrátané a podčiarknuté:Váš ovládač je pevný ako skala; vaše "prepojenie" je slabý článok. To je dôvod, prečo inžinieri trávia toľko času riešením „prerušovanej straty signálu“.
Q2: Môžem použiť iba štandardný kábel pre zbernicu CAN?
Krátka odpoveď: Môžete, ale bude vás to stáť neskôr.
CAN Bus nie je len o „vytvorení spojenia“; ide o stabilitu a odolnosť proti hluku. Kľúčové požiadavky zahŕňajú:
- Krútené páry (CAN_H / CAN_L):Nevyhnutné pre potlačenie hluku.
- Impedancia 120Ω:Dôležité, aby sa zabránilo odrazu signálu.
Štandardné riziká káblov:Bez správneho skrútenia alebo prispôsobenia impedancie získate odrazy signálu a slabý výkon EMC, čo vedie k „duchovým“ chybám, ktoré je takmer nemožné sledovať.
Otázka 3: Prečo sa môj systém zbernice CAN "zasekne" a potom sa po reštarte sám opraví?
Toto je konečná inžinierska bolesť hlavy. Zvyčajne to znamená, že kábel je v „kritickom stave únavy“. Vnútorné vodiče sa ošúchajú-stále sa ich dotýkajú, ale kvalita signálu je zanedbateľná. Ešte to úplne nezlyhá, ale výpadky budú čoraz častejšie, až kým stroj konečne nezostane vypnutý.
Časť 2: Posun smerom k hybridným káblom
Otázka 4: Prečo dochádza k posunu smerom k „hybridným“ káblom (signál + napájanie)?
Trend je jasný najmä v mobilnej hydraulike a robotike.
- Stará cesta:Samostatné káble pre CAN a napájanie.
- Problém:Neusporiadané smerovanie, viac bodov zlyhania a vyššie náklady na prácu.
- Hybridná výhoda:Jeden kábel, jeden konektor, polovičná plocha.
Typický-výkonný dizajn vyzerá takto:
2 × 0,5 mm²:Vyhradený signál CAN
4 × 2,5 mm²:Napájanie
Časť 3: Reťaze, vysoké-flexné a PUR bundy

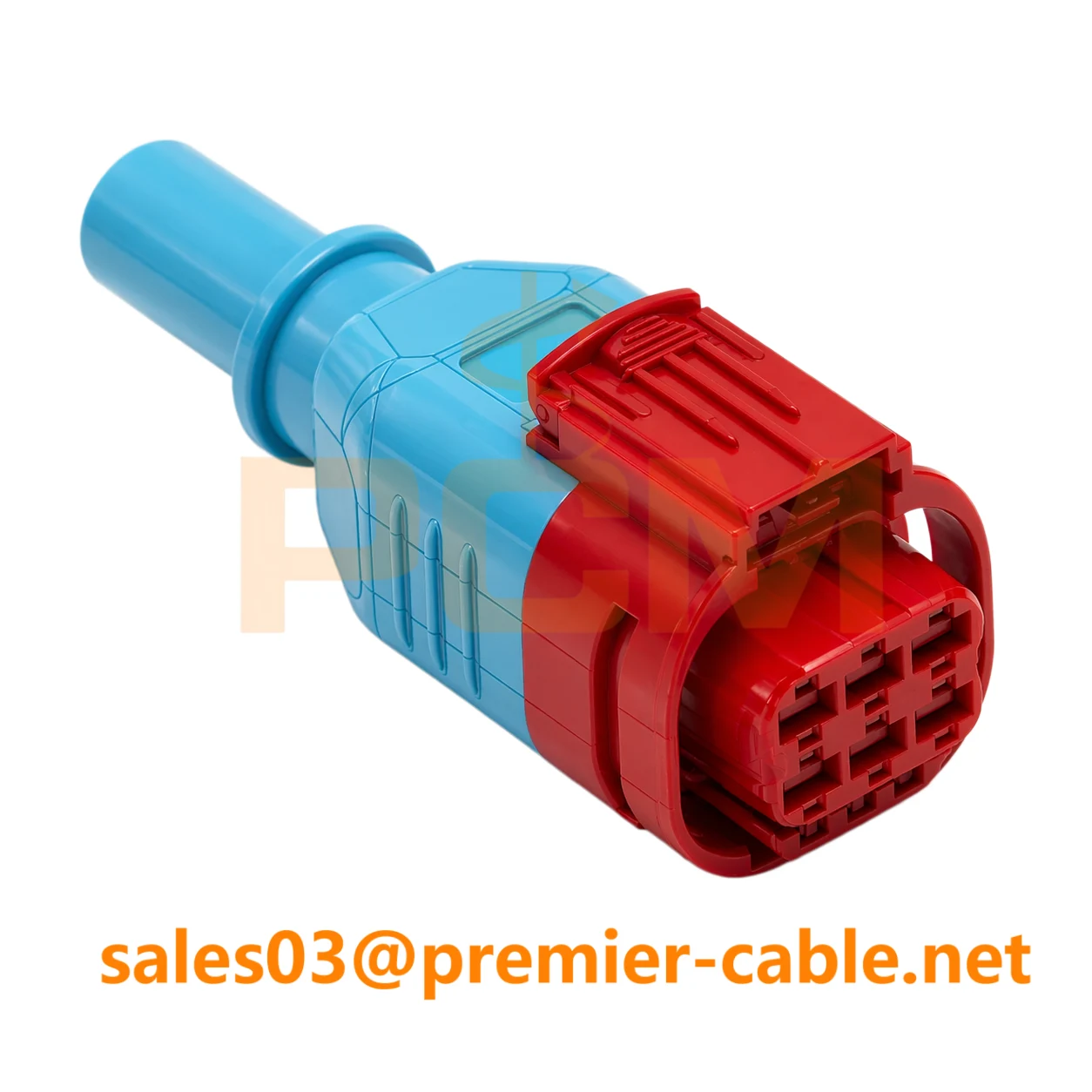

Otázka 5: Prečo štandardné káble umierajú tak rýchlo vo vlečných reťaziach?
Dve slová: únava.Ťahacie reťazce zahŕňajú nepretržité ohýbanie, pevné dráhy a vysoko{0}}frekvenčný pohyb. Štandardné káble používajú hrubšie medené pramene a pevné plášte, ktoré nakoniec pri namáhaní prasknú. Akonáhle bunda prejde, nasledujú medené pramene, čo vedie k obávanému prerušovanému kontaktu.
Otázka 6: Má hodnotenie „5-miliónový ohybový cyklus“ skutočne význam?
áno. V priemysle vo všeobecnosti kategorizujeme trvanlivosť do troch úrovní:
| < 1 Million Cycles | Štandardné priemyselné využitie |
| 1M až 3M cyklov | Mierny pohyb |
| 5M+ cyklov | Vysoká-dynamická (robotika/AGV) |
Toto nie je len marketingový flex. Hodnotenie 5 miliónov cyklov priamo súvisí s nižšími prestojmi stroja a predĺženými intervalmi údržby.
Q7: PUR vs. PVC: Prečo platiť viac za bundu?
Plášť je v skutočnosti pancierom kábla. Vo vlečnej reťazi určuje plášť 50 % životnosti kábla.
- PVC:Lacný, ale pri vystavení oleju alebo nízkym teplotám skrehne a praskne.
- PUR (polyuretán):Vysoká odolnosť proti oderu-, oleju-a výrazne flexibilnejšia.
Časť 4: Konektory a modernizácia OEM káblov

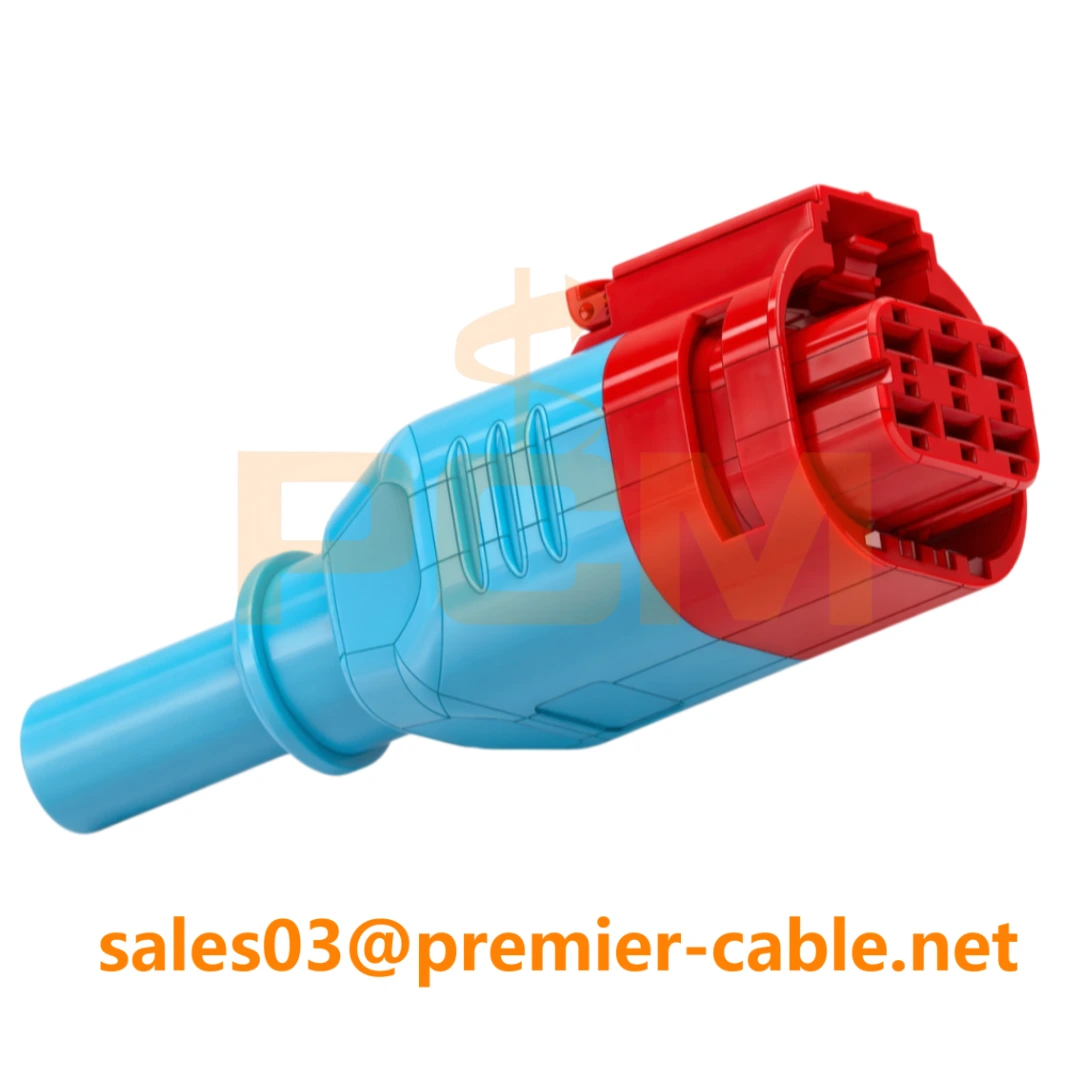

Otázka 8: Prečo je konektor AMP 1745078-1 obľúbeným v tomto odvetví?
TE Connectivity AMP 1745078-1 je „bojovo-testované“ riešenie. Je široko používaný, pretože spĺňa štandardy automobilovej{4}}triedy, ľahko si poradí s prostrediami s vysokými vibráciami a ponúka bezpečný uzamykací mechanizmus. Nie je to najlacnejšia časť na kusovníku, ale nemusíte sa báť, že by ste zlyhali.
Otázka 9: Môžem nahradiť IFM E12834 vlastným riešením?
Áno, pokiaľ sa pinout, konektor (AMP 1745078-1) a elektrické špecifikácie zhodujú. Inžinieri často prechádzajú z káblov OEM, ako je E12834, na vysoko flexibilné vlastné alternatívy, pretože:
- Cena:Prirážky OEM sú mimoriadne vysoké.
- Dostupnosť:Vyhnite sa dlhým dodacím lehotám pri výmene „názov značky“.
- Prispôsobenie:Možnosť špecifikovať presné dĺžky alebo vyššie hodnoty ohybnosti (PUR) pre lepšiu odolnosť.
Otázka 10: Kde je tento vysoko-flex kábel najviac potrebný?
Ak vaše nastavenie zahŕňa čokoľvek z nasledujúceho, „štandardný“ kábel ho jednoducho neprereže:
- Pohyb:Vlečné reťaze alebo robotické ramená.
- Vibrácie:Stavebné alebo poľnohospodárske stroje.
- Vysoká prevádzková doba:24/7 automatizované sklady (AGV/AMR).
Otázka 11: Kedy je čas aktualizovať kábel?
Dobré pravidlo:Ak ste ten istý kábel vymenili dvakrát za rok, používate nesprávnu špecifikáciu.
Inovujte, ak sú vaše náklady na prestoje vysoké, vaše prostredie je zamastené alebo vibrujúce, alebo ak sa váš systém stáva zložitejším.
👉 Kábel s vysokou{0}}špecifikáciou je poistkou proti najnepríjemnejšiemu typu zlyhania zariadenia.
Zdroj Custom High{0}}flex CAN káble

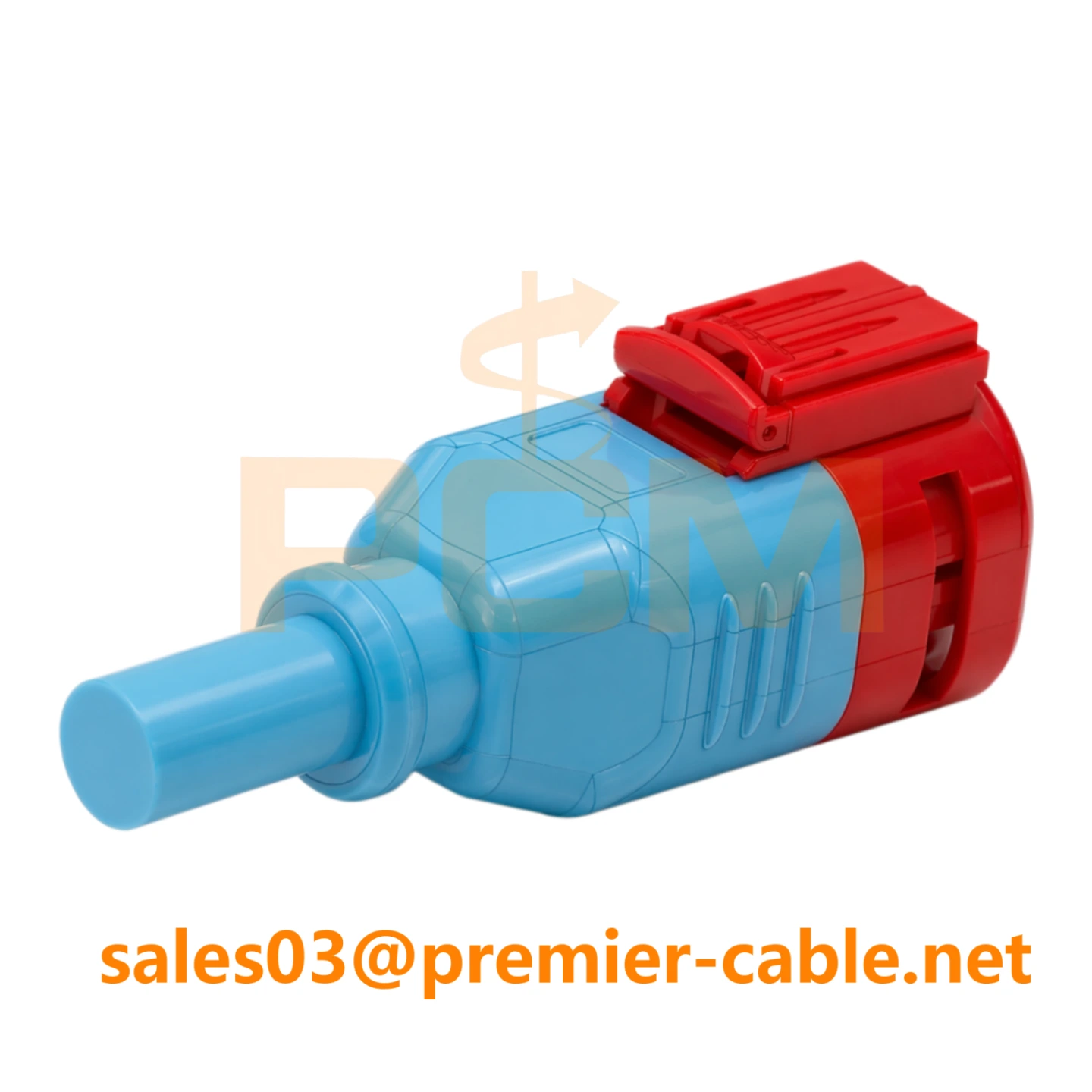

Kábel Premiervyrába OEM-ekvivalentné a modernizované káble CAN Bus, vrátanevysoký-flex PUR, hybridný (signál + výkon)a zostavy využívajúce originálAMP 1745078-1konektory (ideálne alternatívy k IFM E12834). Prestaňte vymieňať štandardné káble-kontaktujte nás pre robustnejšie riešenie.
