Zostava kábla PCM-ZC-0014 MATE-AX do Fakra, konektor kompatibilný, alternatíva k pripojeniu TE série 2081393
Kábel Premier PCM-ZC-0014 je zostava automobilového kábla RF MATE-AX do Fakra navrhnutá ako alternatíva kompatibilná s konektormi k sérii TE Connectivity 2081393. Dostupné v 0,5 m, 1 m, 2 m, 10 m a vlastných dĺžkach.
Meta názov:Zostava kábla PCM-ZC-0014 MATE-AX to Fakra kompatibilná so sériou TE 2081393
Meta popis:Kábel Premier PCM-ZC-0014 je zostava automobilového kábla RF MATE-AX do Fakra navrhnutá ako alternatíva kompatibilná s konektormi k sérii TE Connectivity 2081393. Dostupné v 0,5 m, 1 m, 2 m, 10 m a vlastných dĺžkach.
Obsah
Prehľad produktov
Kábel Premier PCM-ZC-0014 je automobilový RF kábel navrhnutý s rovnakou konfiguráciou konektorov MATE-AX na Fakra ako káblové zostavy série TE Connectivity 2081393.
Táto káblová zostava obsahuje na jednom konci konektor 4-v-1 Mini Fakra MATE-AX a na druhom konci štandardný konektor Fakra samice. Je vhodný pre automobilové aplikácie prenosu RF signálu, kde je potrebné pripojiť kompaktné viackanálové rozhranie MATE-AX k štandardným prípojným bodom Fakra.
PCM-ZC-0014 je možné použiť ako konektor-kompatibilnú a{4}}kompatibilnú alternatívu pre zákazníkov, ktorí hľadajú káblovú zostavu MATE-AX na Fakra súvisiacu s TE Connectivity 2081393-1, 2081393-2, 2081393-3, 3993,3081 2081393-6 referenčných dielov.
Okrem štandardných dĺžok káblov podporuje Premier Cable aj zákazkovú výrobu vrátane predĺženej 10{1}}metrovej verzie pre diaľkové automobilové RF smerovanie.

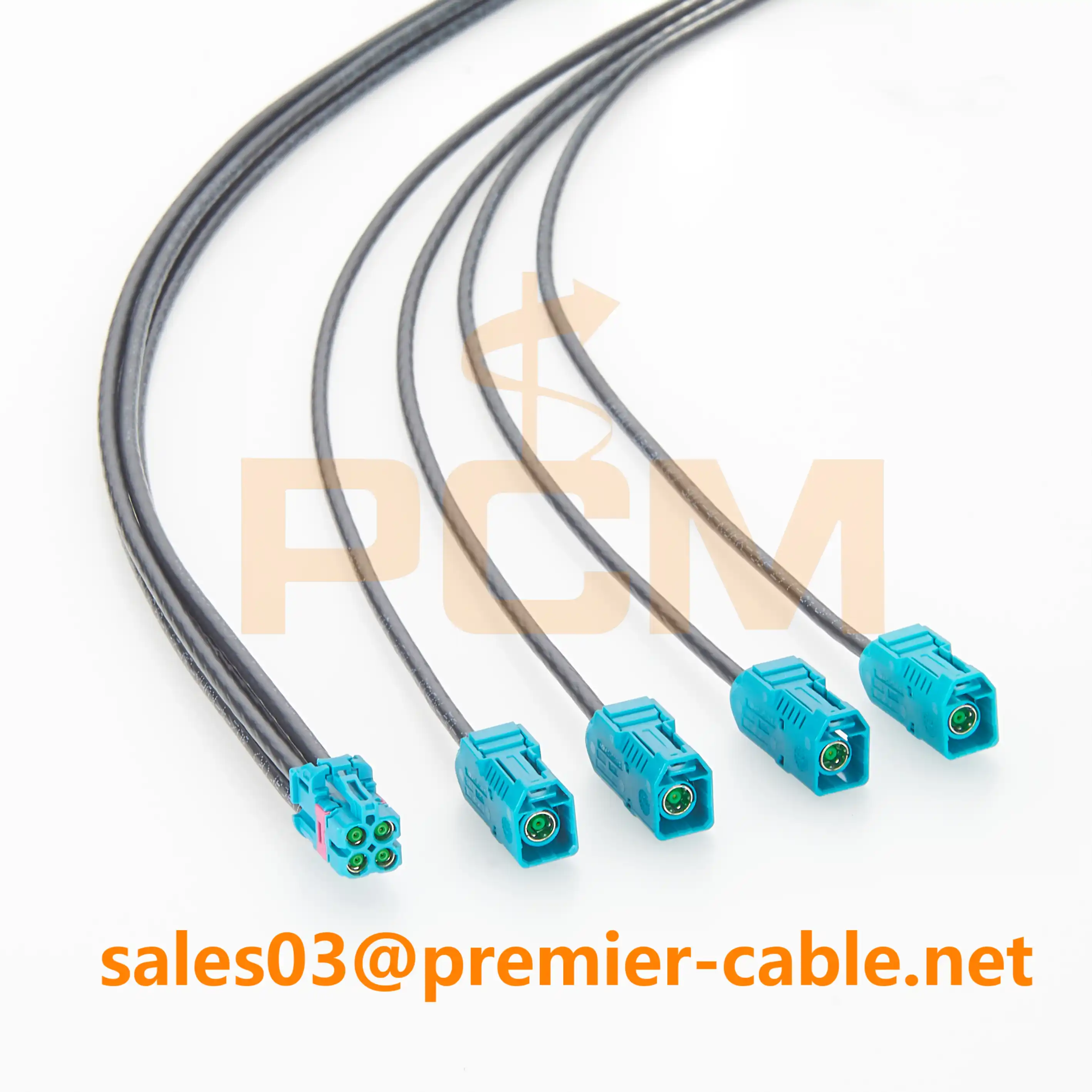

PCM-ZC-0014: Zostava kábla MATE-AX do Fakra
Pohľad produktu na zostavu automobilového RF kábla
Konfigurácia konektora
| Poloha konektora | Číslo dielu konektora | Popis |
|---|---|---|
| Koniec A | 1-2298721-9 | 4-v-1 Mini Fakra MATE-AX konektor |
| Koniec B | 2-2326910-0 | Štandardná zásuvka Fakra |
Konfigurácia konektora je založená na štruktúre káblovej zostavy MATE-AX do Fakra, vďaka čomu je vhodná pre automobilové RF systémy, anténne moduly, senzorové platformy a aplikácie na prenos vysokofrekvenčného signálu-.

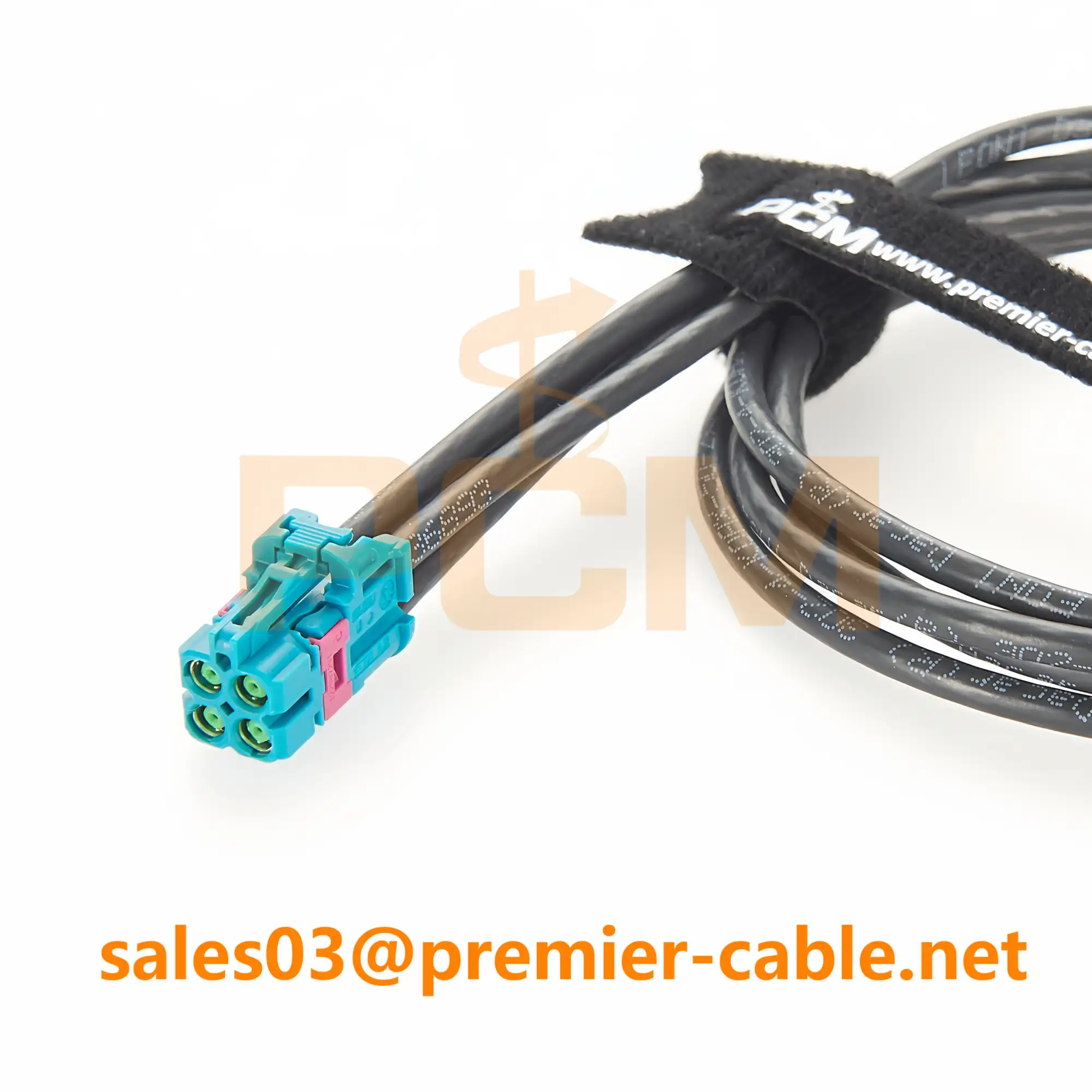

Koniec A: Konektor 4-v-1 Mini Fakra MATE-AX
Koniec B: Štandardný konektor Fakra Female
Referenčné číslo série TE Connectivity 2081393
Zostavy káblov TE Connectivity 2081393 série MATE-AX do Fakra sú väčšinou uvedené s rôznymi dĺžkami káblov. Smer konektora a koncept zostavy káblov zostávajú v rovnakej konfigurácii MATE-AX a Fakra.
| Referenčné číslo dielu TE Connectivity | Uvedená dĺžka kábla | Konfigurácia |
|---|---|---|
| 2081393-1 | 0.3 m | MATE-AX do zostavy káblov Fakra |
| 2081393-2 | 600 mm | MATE-AX do zostavy káblov Fakra |
| 2081393-3 | 1 m | MATE-AX do zostavy káblov Fakra |
| 2081393-4 | 2000 mm | MATE-AX do zostavy káblov Fakra |
| 2081393-5 | 3000 mm | MATE-AX do zostavy káblov Fakra |
| 2081393-6 | 5000 mm | MATE-AX do zostavy káblov Fakra |
Premier Cable PCM-Krížový odkaz ZC-0014
| Číslo dielu kábla Premier | Referenčné informácie o konektivite TE | Dĺžka kábla Premier | Technická poznámka |
|---|---|---|---|
| PCM-ZC-0014-0,5M | Odkaz na TE 2081393-2 | 0.5 m | Rovnaká konfigurácia konektora MATE-AX do Fakra; prispôsobená kratšia dĺžka v porovnaní s referenčnou 600 mm |
| PCM-ZC-0014-1M | Kompatibilná alternatíva k TE 2081393-3 | 1 m | Rovnaká konfigurácia konektora MATE-AX do Fakra |
| PCM-ZC-0014-2M | Kompatibilná alternatíva k TE 2081393-4 | 2 m | Rovnaká konfigurácia konektora MATE-AX do Fakra |
| PCM-ZC-0014-10M | Verzia s predĺženou dĺžkou | 10 m | Vlastné riešenie na{0}diaľku nad rámec štandardných referenčných dĺžok TE uvedených v zozname |
Inžinierske umiestnenie:PCM-ZC-0014 nie je umiestnený ako skopírovaný produkt ani ako originálna náhrada TE. Je umiestnený ako konektorová-kompatibilná alternatíva a krížové{5}}referenčné riešenie káblovej zostavy pre zákazníkov, ktorí požadujú automobilový RF kábel MATE-AX do Fakra s flexibilnými možnosťami dĺžky.
Rozsah kompatibility
PCM-ZC-0014 je navrhnutý ako konektorová-kompatibilná a aplikačne{5}}kompatibilná alternatíva ku káblovým zostavám MATE-AX to Fakra série TE Connectivity 2081393.
Kompatibilita je založená na nasledujúcich bodoch:
- Konfigurácia konektora MATE-AX na Fakra
- Rozhranie 4-v-1 Mini Fakra MATE-AX
- Štandardné rozhranie Fakra ženského pripojenia
- Aplikácia montáže automobilového RF kábla
- Podobný koncept inštalácie a smerovania signálu
- Vlastná podpora dĺžky kábla pre rôzne rozloženia vozidla
Konečné overenie by malo byť potvrdené podľa požiadaviek zákazníka na elektrickú, mechanickú, environmentálnu a systémovú-úroveň.
Dostupné dĺžky káblov
Kábel Premier PCM-ZC-0014 je dostupný v nasledujúcich štandardných dĺžkach:
- 0,5 metra
- 1 meter
- 2 metre
- 10 metrov
Vlastné dĺžky káblov sú k dispozícii na požiadanie.
Pre projekty vyžadujúce rovnakú konfiguráciu konektora, ale odlišnú dĺžku kábla môže Premier Cable podporovať prispôsobenú výrobu zostavy káblov MATE-AX do Fakra na základe zákazníckych výkresov, vzoriek alebo technických požiadaviek.
Rozšírené 10{1}}metrové káblové riešenie MATE-AX na Fakra
Jednou z kľúčových výhod kábla Premier Cable PCM-ZC-0014 je dostupnosť kábla s predĺženou dĺžkou 10 metrov.
V porovnaní s bežne uvádzanými referenčnými dĺžkami série TE Connectivity 2081393 poskytuje 10-metrová verzia dlhšiu možnosť smerovania pre moderné architektúry vozidiel a zložité rozloženia RF vo vozidle.
10-metrová káblová zostava MATE-AX to Fakra je vhodná pre:
- Smerovanie senzorov ADAS na dlhé{0}}diaľky
- Strešné-anténne systémy
- Anténne moduly žraločej plutvy
- Centralizované platformy radičov domény
- Komunikačné systémy autonómnej jazdy
- Vysoko{0}}frekvencia automobilového RF hlavného smerovania
- Architektúra vozidiel vyžadujúca dlhšie káblové trasy
Táto možnosť predĺženej dĺžky pomáha zákazníkom zjednodušiť získavanie zdrojov, keď štandardné katalógové dĺžky nemôžu spĺňať požiadavky na inštaláciu projektu.
Predĺžený 10{1}}metrový kábel MATE-AX na Fakra
Diaľkové{0}}riešenie automobilového RF smerovania
Technická validácia a podpora testov
Pre projekty montáže automobilových RF káblov nie je vždy dostatočná samotná kompatibilita konektorov. V závislosti od konečnej platformy vozidla a prostredia aplikácie sa môže vyžadovať aj elektrické a mechanické overenie.
Premier Cable môže podporovať projektové-požiadavky na overenie vrátane:
- Skúška kontinuity
- Vizuálna kontrola
- Kontrola spojenia konektorov
- Overenie dĺžky kábla
- V prípade potreby skontrolujte impedanciu
- Skúška straty vloženia, ak je to potrebné
- VSWR test, ak je to vhodné
- Diskusia o výkone tienenia a RF na základe požiadaviek projektu
Skúšobné položky a akceptačné kritériá je možné prediskutovať podľa technických špecifikácií zákazníka.
Kľúčové vlastnosti
- Konektor-kompatibilná alternatíva k TE Connectivity 2081393 Series
- 4-v-1 Mini Fakra MATE-AX do štandardnej ženskej konfigurácie Fakra
- Používa konektor MATE-AX 1-2298721-9 a konektor Fakra 2-2326910-0
- Vhodné pre automobilový prenos RF signálu
- Dostupné v dĺžkach 0,5 m, 1 m, 2 m a 10 m
- Možnosť výroby vlastnej dĺžky kábla
- Predĺžená 10{1}metrová verzia pre diaľkové trasy
- Vhodné pre automobilové antény, senzory, ADAS a telematické aplikácie
- Podpora montáže káblov OEM a ODM
- Technická podpora pre výber konektorov a káblov
Aplikácie
Zostavy káblov PCM-ZC-0014 MATE-AX do Fakra sú vhodné pre automobilové RF a vysokofrekvenčné aplikácie prenosu signálu vrátane:
- Senzorové systémy ADAS
- Anténne moduly GNSS / GPS
- Telematické riadiace jednotky
- Anténne systémy so žraločími plutvami
- Radarové komunikačné moduly
- Platformy pre autonómne riadenie
- Centralizované výpočtové architektúry vozidiel
- Vysoko-frekvencia v-smerovaní RF signálu vozidla
- Automobilové antény a komunikačné systémy
Prečo si vybrať kábel Premier PCM-ZC-0014?
Kábel Premier PCM-ZC-0014 poskytuje flexibilnú možnosť získavania zdrojov pre zákazníkov, ktorí hľadajú zostavu kábla MATE-AX do Fakra kompatibilnú s konfiguráciou konektora série TE Connectivity 2081393.
V porovnaní s pevnými katalógovými dĺžkami podporuje kábel Premier štandardné aj prispôsobené dĺžky káblov vrátane predĺženej 10-metrovej verzie pre automobilové RF aplikácie na dlhé vzdialenosti.
Zákazníci si môžu vybrať kábel Premier PCM{0}}ZC-0014 pre:
- Alternatívne zdroje pre aplikácie súvisiace so sériou TE 2081393
- Flexibilné prispôsobenie dĺžky kábla
- Predĺžené riešenie MATE-AX na 10{1}}metrov na Fakra
- Technická podpora-založená na projekte
- Výroba káblovej zostavy OEM / ODM
- Podpora výroby vzoriek a malých{0}}sérií
- Prispôsobenie zostavy RF káblov na základe požiadaviek zákazníka
Informácie o dopyte
Ak hľadáte káblovú zostavu MATE-AX to Fakra kompatibilnú s radom TE 2081393, pošlite nám nasledujúce informácie pre cenovú ponuku:
- Požadovaná dĺžka kábla
- Orientácia konektora
- Typ kábla alebo špecifikácia kábla
- Množstvo
- Prostredie aplikácie
- Požiadavky na elektrické skúšky
- Mechanické alebo environmentálne požiadavky
- Referenčné číslo dielu TE, ak je k dispozícii
Premier Cable môže podporovať štandardné a prispôsobené riešenia na montáž automobilových káblov RF MATE-AX a Fakra pre aplikácie ADAS, antény, telematiku, GNSS, radary a aplikácie autonómneho riadenia.
Oznámenie o ochrannej známke:Čísla dielov súvisiacich s TE Connectivity, TE, MATE-AX a Fakra-sú ochranné známky alebo referenčné čísla dielov ich príslušných vlastníkov. Kábel Premier PCM-ZC-0014 je nezávisle vyrobená káblová zostava navrhnutá ako alternatíva-kompatibilná s konektormi na referenčné účely a účely krížových odkazov.
