Sprievodca káblom a konektormi NMEA 2000:
Čo potrebujete vedieť pred kúpou
Ak vybavujete nové plavidlo alebo vylepšujete existujúci námorný elektronický systém, NMEA 2000 je takmer určite súčasťou rozhovoru. Táto príručka obsahuje všetko, čo kupujúci potrebuje vedieť: štruktúra, káble, konektory, limity a čo je potrebné pred nákupom overiť.
💡 Kľúčové poznatky
- NMEA 2000je štandard pre námornú sieť typu plug{0}}and{1}}zapoj a hraj, ktorý je založený na zbernici CAN a nahrádza starší sériový protokol NMEA 0183.
- Sieť využíva achrbticová-a{1}}architektúra poklesu: jeden hlavný hlavný kábel s T-konektormi a krátkymi prepojovacími káblami, ktoré sa rozvetvujú ku každému zariadeniu.
- Existujú dva formáty konektorov:Micro{0}}C(M12, menovitý prúd 4A, pre menšie zariadenia) aMini(7/8-palcový, menovitý prúd 8A, pre väčšie systémy).
- Dĺžka chrbtice je obmedzená na100 metrov; každý padací kábel nesmie prekročiť6 metrovs celkovou dĺžkou pádu pod 78 metrov.
- Maximálne50 zariadenímožno pripojiť k jedinej sieti NMEA 2000.
- Oba konce chrbtovej kosti musia byť ukončené s120-ohmové terminátory- krok, ktorý počas inštalácie často chýba.
📋 Obsah
- Čo je NMEA 2000?
- NMEA 2000 vs. NMEA 0183: Prečo na inovácii záleží
- Ako je štruktúrovaná sieť NMEA 2000
- Typy káblov NMEA 2000: Micro, Mid a Mini
- Formáty konektorov NMEA 2000: Micro-C vs. Mini
- Pravidlá návrhu siete: dĺžka, zariadenia a výkon
- Čo je potrebné skontrolovať pred zakúpením káblov a konektorov NMEA 2000
- Bežné zariadenia, ktoré používajú NMEA 2000 a časté otázky
01 · Čo je NMEA 2000?
NMEA 2000 - často skracovaný ako N2K - je sieťový štandard pre námornú elektroniku vyvinutý Národnou asociáciou morskej elektroniky (NMEA) a publikovaný ako IEC 61162-3. Definuje, ako medzi sebou palubné zariadenia komunikujú cez zdieľaný sieťový kábel, čo umožňuje prijímačom GPS, mapovým plotrom, monitorom motorov, transpondérom AIS, autopilotom, hĺbkomerom, veterným prístrojom a ďalšej elektronike vymieňať si údaje v reálnom čase.
Základnou technológiou jeController Area Network (CAN bus), rovnaký komunikačný protokol, aký sa používa v automobilových a{0}}aplikáciách ťažkých úžitkových vozidiel. NMEA 2000 aplikuje zbernicu CAN na námorné prostredie so štandardizovanými konektormi, špecifikáciami káblov, rozvodom napájania a definovaným formátom správ pomocou čísel skupín parametrov (PGN).
Hlavným praktickým prínosom jeinteroperabilita plug{0}}and{1}}play: certifikované zariadenie NMEA 2000 od akéhokoľvek výrobcu sa môže pripojiť k sieti obsahujúcej zariadenia od iných výrobcov a komunikovať bez vlastnej konfigurácie. Ide o výrazné zlepšenie oproti staršiemu štandardu NMEA 0183.
02 · NMEA 2000 vs. NMEA 0183: Prečo na inovácii záleží
NMEA 0183 používa sériovú komunikáciu RS-422 s jedným vysielačom (hovoriacim) a viacerými prijímačmi (posluchačmi) na každom vyhradenom páre vodičov. Každé spojenie je bod-k-bodu, čo znamená, že pridávanie zariadení vyžaduje spustenie ďalších káblov a správu čoraz zložitejších schém zapojenia. NMEA 2000 prenáša dáta približne 50-krát rýchlejšie ako NMEA 0183, čo je nevyhnutné pre aplikácie v reálnom čase.
| Funkcia | NMEA 0183 | NMEA 2000 |
|---|---|---|
| Architektúra | Ukázať-na{1}}bod | Viac{0}}zariadenia zbernica |
| Rýchlosť prenosu dát | 4 800 bps | 250 000 bps |
| Maximálny počet zariadení na sieť | Obmedzené elektroinštaláciou | 50 uzlov |
| Dodávka energie | Samostatné vedenie | Integrované v chrbtici |
| Inštalácia | Komplexné,-špecifické pre zariadenie | Zapojte-a{1}}prehrávajte |
| Kompatibilita medzi-značkami | Obmedzené | Štandardizované |
| Formát údajov | ASCII vety | Binárne PGN |
Poznámka: Zariadenia NMEA 0183 je možné integrovať do sietí NMEA 2000 cez prevodníky brány, ale nie naopak.

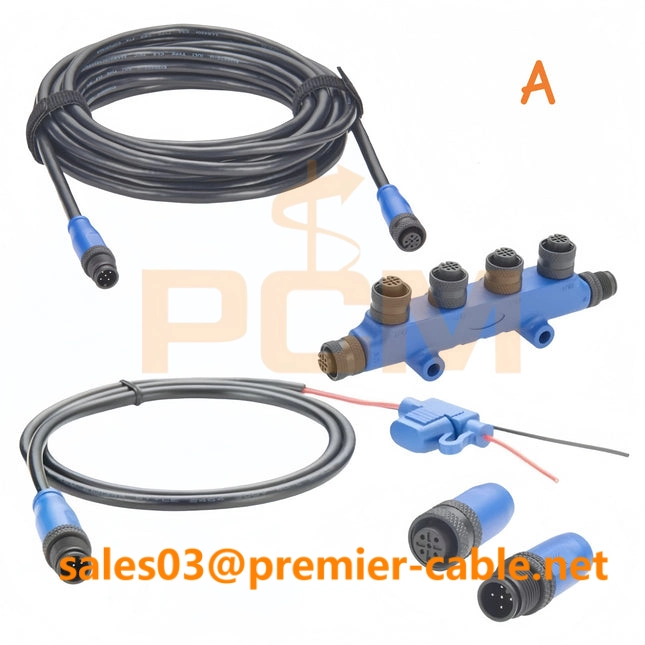

03 · Ako je štruktúrovaná sieť NMEA 2000
Sieť NMEA 2000 sleduje chrbticovú-a-dropovú (hlavnú-a{4}}ostrú) topológiu. Pochopenie tejto štruktúry je nevyhnutné pre správne plánovanie nákupu káblov.
Chrbtica (hlavný kábel)
Hlavný kábel prechádzajúci plavidlom. Prenáša dáta a napájanie (12 V DC) po piatich vodičoch: CAN High, CAN Low, Shield, Power (+) a Ground (-). Musí to byť nepretržitý chod (nie slučka).
T-Konektory a závesné káble
A T-konektorje vložená do chrbtice každého zariadenia.Zložte káblespustiť z T-konektora priamo do zariadenia. Zariadenia nie je možné prepojiť-s jedným káblom.
Terminátory a napájacie batérie
A 120-ohmový terminátormusí byť inštalovaný nakaždý koniecchrbtovej kosti, aby sa zabránilo odrazu signálu. Sieť vyžaduje vyhradenúNapájací kohútikpripojený k 12V napájaniu nádoby.
04 · Typy káblov NMEA 2000: Micro, Mid a Mini
NMEA 2000 používa káblový štandard DeviceNet, ktorý sa dodáva v troch rozmeroch. Výber typu kábla ovplyvňuje aktuálnu kapacitu, limity dĺžky chrbtice a formát konektora.
| Typ kábla | Merač vodiča | Aktuálna kapacita | Max Chrbtica | Typické použitie |
|---|---|---|---|---|
| Micro (Lite) | 22 AWG | 3A | 100 m | Malé člny,-nízke siete senzorov |
| Stred | 18 AWG | 4–8A | 100 m | Stredne-veľké plavidlá, rôzne zaťaženia zariadení |
| Mini (ťažký) | 13–16 AWG | 8A | 100 m | Väčšie plavidlá, siete- zariadení s vysokým výkonom |
Dôležité poznámky:Dĺžka chrbtice 100 metrov platí prevšetkytypy káblov. Rozdiel je aktuálna kapacita, nie vzdialenosť. Všetky typy káblov podporujú maximálnu dĺžku kábla 6 metrov.
05 · Formáty konektorov NMEA 2000: Micro-C vs. Mini
V systémoch NMEA 2000 sa používajú dva formáty konektorov. Nie sú zameniteľné - formát konektora musí zodpovedať typu kábla a pripojenému zariadeniu.

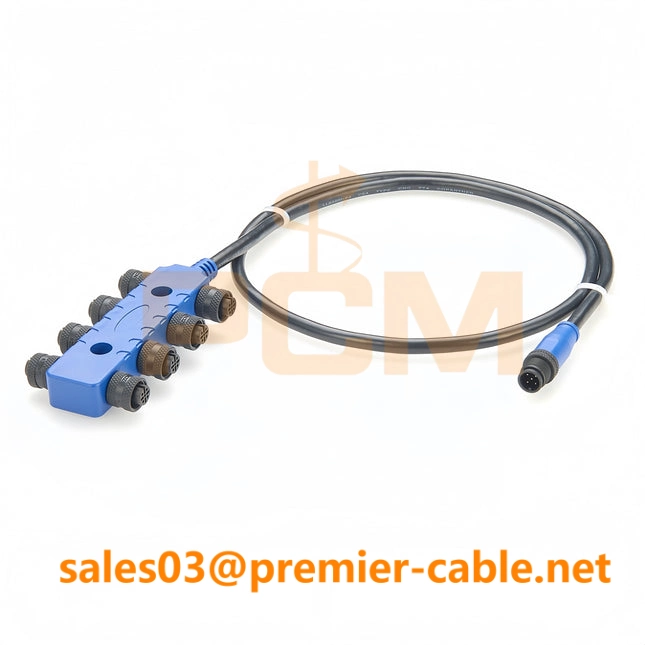

Micro-C konektor (M12 5-pin)
Najbežnejší formát konektora NMEA 2000, ktorý sa používa s káblom Micro a Mid. Na základe kruhového konektora M12 so závitovým poistným krúžkom (M12 × 1,0 mm). Ideálne pre kormidlové stanice, prístrojové panely a inštalácie snímačov pod palubou-.
- Menovitý prúd: 4A
- Menovité napätie:60V AC/DC
- Kontaktný odpor:Menší alebo rovný 5 mΩ
- Typické použitie:Senzory, malé displeje, GPS moduly, hĺbkové sondy
Mini konektor (7/8-palcový, 5-kolíkový)
Používa väčšie 7/8-palcové závitové telo (7/8-16 UNF) s rovnakým 5-kolíkovým rozložením. Používa sa s káblom Mid a Mini (Heavy) a podporuje vyššie prúdové zaťaženie. Najlepšie sa hodí pre inštalácie strojovní a siete s významným výkonom.
- Menovitý prúd: 8A
- Menovité napätie:300V AC/DC
- Kontaktný odpor:Menší alebo rovný 5 mΩ
- Typické použitie:MFZ, autopiloti, monitory motorov, siete veľkých plavidiel
Ktoré si vybrať?Pre väčšinu rekreačných lodí,Micro{0}}Ckonektory a Micro/Mid kábel sú štandardnou voľbou. Pre komerčné plavidlá alebo silnoprúdové zaťaženie si vyberteMini.
06 · Pravidlá návrhu siete: dĺžka, zariadenia a výkon
Pred zakúpením káblov zmapujte svoju sieť podľa týchto prísnych limitov definovaných štandardom NMEA 2000:
- Dĺžka chrbtice:Maximálne 100 metrov pre všetky typy káblov.
- Dĺžka padacieho kábla:Maximálne 6 metrov na kábel. Toto nie je možné predĺžiť použitím väčšieho prierezu kábla.
- Celková dĺžka prívodného kábla:Súčet všetkých káblov v sieti nesmie presiahnuť 78 metrov.
- Počet zariadení:Maximálne 50 fyzických uzlov na sieť.
- Ukončenie:Jeden 120-ohmový, 1/4-wattový terminátor na každom konci chrbtice – celkovo dva terminátory. Bez oboch nebude sieť fungovať správne.
- Výkon:Chrbticový napájací zdroj by mal byť istený vhodne pre daný typ kábla. Jedna sieťová vetva by nemala prekročiť menovitý prúd kábla.
- Minimálna kvalita kábla:Používajte káble, ktoré spĺňajú alebo prekračujú štandard DeviceNet pre zvolenú triedu káblov, aby ste zabránili degradácii signálu.
07 · Čo skontrolovať pred kúpou káblov a konektorov NMEA 2000
- Kompatibilita formátu konektora:Skontrolujte, či vaše zariadenia používajú konektory Micro{0}}C alebo Mini. Miešanie formátov vyžaduje adaptéry.
- Presnosť dĺžky kábla:Zmerajte skutočné vzdialenosti káblov na plavidle -, ktoré nie sú priame-. Pridajte 20 – 30 % k priamym-meraniam, aby ste zohľadnili smerovanie.
- Stav certifikácie:Káble schválené alebo certifikované NMEA 2000 prešli fyzickými hardvérovými testami. Pre kritické aplikácie používajte certifikované komponenty.
- Materiál vodiča:Uistite sa, že vodič je pocínovaná meď, nie CCA (meďou-plátovaný hliník).
- Tesnenie konektora:Konektory námornej{0}}triedy by mali mať odolnosť voči vode (napr. IP67/IP68). Skontrolujte hodnotu IP konektora, nielen plášť kábla.
- Množstvo spusteného kábla:Na každé zariadenie potrebujete jeden T-konektor a jeden prepojovací kábel. Spočítajte každé zariadenie, ktoré plánujete pripojiť.
08 · Bežné zariadenia na N2K
- Chartplottery a MFZ:Garmin, Simrad, Raymarine, Furuno, Lowrance
- Prijímače GPS/GNSS:Posielajte údaje o polohe do siete
- Brány motora:Prekladá dáta J1939 do NMEA 2000 PGN
- Hĺbkové sondy/sonar:Vyhľadávače rýb, mapovanie dna
- Transpondéry AIS:Zdieľajte údaje o polohe plavidla
- Autopiloti:Prijímať údaje o kurze/navigácii
- Dychové/rýchlostné nástroje:Snímače-namontované na trupe alebo stožiar
- VHF rádiá:DSC integrovaný s GPS
- Monitory nádrží:Palivo, voda, odpad
Často kladené otázky
Môžem kombinovať konektory Micro{0}}C a Mini?
Áno, s adaptérmi. Sieťový protokol je identický - rozdiel je len vo fyzickom konektore. Limitujúcim faktorom pre výkon je však vždy najnižší-hodnotený segment káblov.
Môžem predĺžiť padací kábel na viac ako 6 metrov?
Nie. Toto je prísna požiadavka špecifikácie. Dlhšie káble spôsobujú odraz signálu a nestabilitu. Namiesto toho nasmerujte chrbticu bližšie k zariadeniu.
Čo sa stane, ak zabudnem terminátory?
Sieť sa zvyčajne javí ako čiastočne funkčná, ale bude trpieť silným odrazom signálu a rušením. Vždy nainštalujte oba 120-ohmové terminátory.
Môj mapový plotter ukazuje „žiadna sieť NMEA 2000“. Čo skontrolovať?
Najprv skontrolujte ukončenie. Potom skontrolujte napájanie chrbtice (vyžaduje 12 V z napájacieho kohútika). Nakoniec skontrolujte všetky pripojenia T-konektora; čiastočne zasunutý konektor môže vypadnúť celý segment.
Záverečné myšlienky
NMEA 2000 sa stal štandardným sieťovým protokolom pre modernú námornú elektroniku, pretože skutočne rieši problémy, ktoré sťažovali rozširovanie a údržbu starších systémov NMEA 0183. Správne vybudovaná sieť NMEA 2000 je modulárna, rozšíriteľná a spoľahlivá -, ale iba ak sú káble, konektory, ukončenie a napájanie správne špecifikované a nainštalované.
Káble a konektory sú najmenej očarujúcou súčasťou námorného elektronického systému, ale určujú, či zvyšok systému funguje. Výber správneho typu kábla, rešpektovanie limitov a správne ukončenie sú kroky, ktoré oddeľujú spoľahlivú inštaláciu od bolesti hlavy pri diagnostike.
