V kompaktných{0}}zariadeniach napájaných batériou sú napájacie káble XT30 často vedené priamo z krytu, pričom konektor zostáva visieť mimo zariadenia.
V prípade zariadení vyžadujúcich častú výmenu batérie alebo externé pripojenie jednosmerného prúdu môže táto konfigurácia viesť k nepevnej polohe konektora, mechanickému namáhaniu vnútorného vedenia a dodatočnému priestoru zaberanému externými káblami.
PCM-0757 používa štruktúru s kruhovým závitom na pripevnenie na panel na upevnenie samčieho konektora XT30 ku krytu zariadenia, čím sa sústreďuje pripojenie a odpojenie napájania na paneli a znižuje sa priamy vplyv vonkajších operácií na interné vedenie.
V porovnaní s konektormi XT60 je kompaktnejšie rozhranie XT30 vhodné aj pre aplikácie s obmedzeným inštalačným priestorom a obmedzeniami veľkosti a hmotnosti zariadenia.
Vlastnosti produktu
Montáž na panel s kruhovým závitom

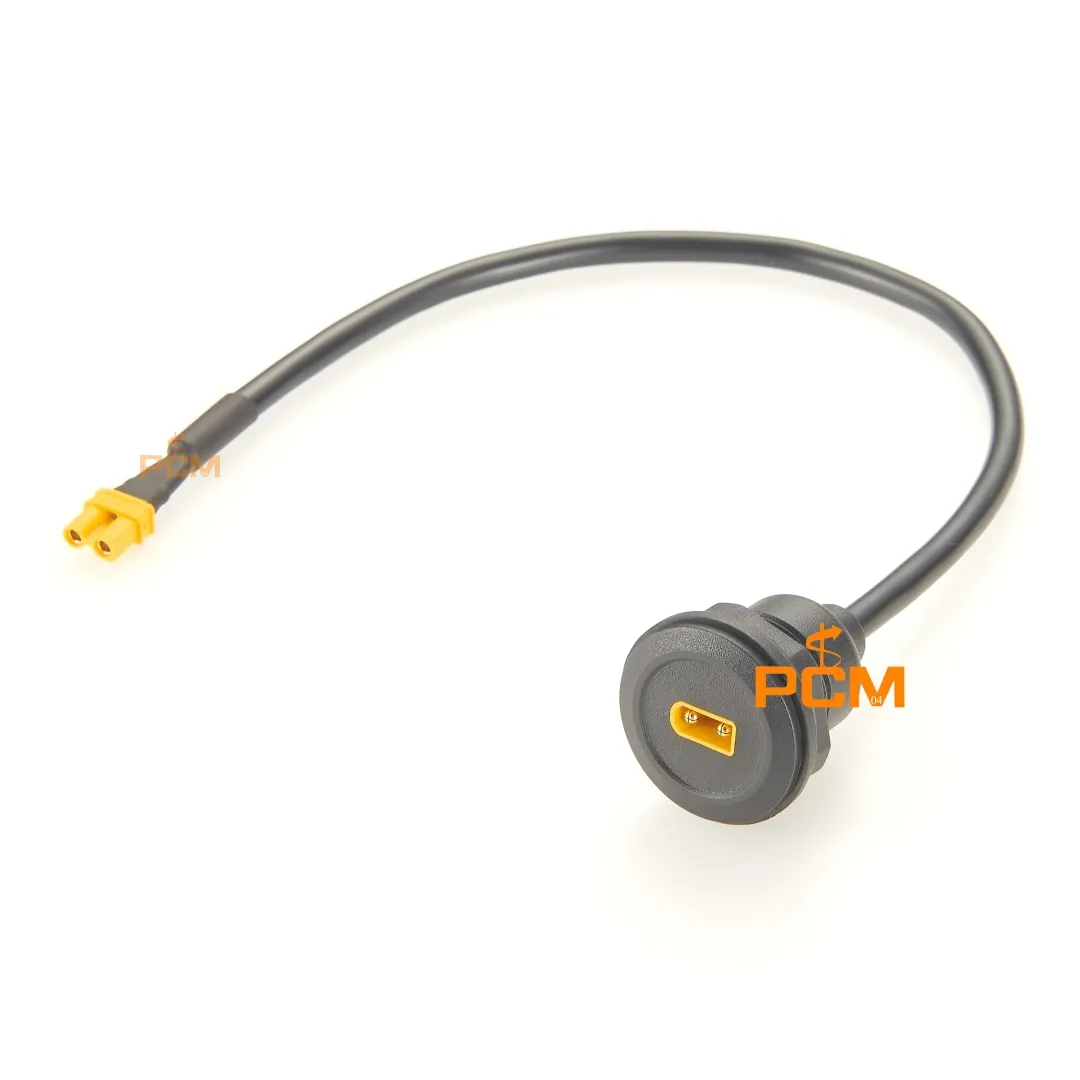

Koniec P1 obsahuje puzdro s kruhovým závitom so zadnou prídržnou maticou, čo umožňuje jednoduchú inštaláciu na kovové alebo plastové panely bez bočných skrutiek, čím sa šetrí miesto na paneli.
Prepojenie XT30 Muž-k-žene
Obsahuje prepojenie XT30H-M samec-na-XT30H-F samicu pomocou dvojžilového PVC kábla UL2464 18AWG-. Červené a čierne vodiče poskytujú priamy pozitívny a negatívny prenos jednosmerného prúdu bez konverzie signálu.
Kompaktný dizajn kábla
Má štandardnú dĺžku kábla 300 ± 15 mm a vonkajší priemer približne 5,2 mm. Ideálne na zapojenie internej batérie a napájacieho modulu v kompaktnom zariadení s dostupnými vlastnými dĺžkami.
Špecifikácia produktov
Zobrazenie produktov
Typické aplikácie
◆ Možnosť prenosu jednosmerného prúdu
PCM-0757 používa konektory XT30 samec-do{5}}samice a dvojžilový kábel 18AWG-pre kompaktné a stredne výkonné jednosmerné pripojenie v rámci overených elektrických špecifikácií zostavy.
Konektory XT30 sa bežne používajú v kompaktných batériových a RC napájacích systémoch. Menovitá alebo špičková prúdová kapacita konektora by sa však nemala automaticky považovať za menovitý trvalý prúd kompletnej káblovej zostavy 18AWG.
Skutočný prevádzkový prúd by sa mal určiť podľa modelu konektora, charakteristík vodiča 18AWG, dĺžky kábla, kvality zakončenia, teploty okolia a povoleného nárastu teploty.
◆ Polarita a elektrické pripojenie
Produkt používa kladné{0}}k-kladnému a zápornému-k-zápornému priamemu-káblovaniu, pričom červený vodič je priradený kladnej polarite a čierny vodič zápornej polarite.
Pred pripojením externého zdroja napájania je potrebné overiť konfiguráciu zapojenia XT30, polaritu konektora a prevádzkové napätie zariadenia, aby sa predišlo poškodeniu zariadenia spôsobenému nezhodou rozhraní alebo polarity.
Spoľahlivosť produktu
-
Spoľahlivosť mechanického pripojenia
Kruhová závitová-konštrukcia panela je zaistená pomocou zadnej prídržnej matice, ktorá pomáha minimalizovať pohyb konektora počas bežných operácií spájania a rozpájania.
PVC prelisovanie a lepiaca -tepelná{1}}zmršťovacia hadička potiahnutá teplom chráni zadnú časť konektora a oblasti výstupu kábla, čím pomáha znižovať účinky lokálneho ohýbania a ťahania za koncové body počas bežného používania.
-
Spoľahlivosť elektrického pripojenia
Nákres vyžaduje testovanie 100 % otvoreného-obvodu, skratu-a nesprávneho vodiča s minimálnym izolačným odporom 10 MΩ.
Tieto kontroly overujú základnú kontinuitu, polaritu a izolačný výkon, čo pomáha znižovať riziko nesprávneho zapojenia, skratov alebo porúch izolácie počas montáže.
-
Environmentálna vhodnosť
Produkt používa PVC kábel, prelisovanie a lepiacu{0}}zmršťovaciu-konštrukciu, pričom na výkrese je špecifikovaná zhoda so smernicou RoHS. Je vhodný pre interiéry zariadení a chránené prostredia v rámci overených materiálových a elektrických špecifikácií.
Lepiaca-tepelná{1}}zmršťovacia hadička potiahnutá teplom poskytuje dodatočnú ochranu okolo oblasti lokálneho vývodu kábla, ale nezabezpečuje vodotesnosť IP67 pre celú zostavu alebo rozhranie montáže na panel-.
Možnosti prispôsobenia produktu
Kreslenie produktov
Časté otázky o produkte
Aký je rozdiel medzi PCM-0757 a štandardným predlžovacím káblom XT30?
Štandardný predlžovací kábel XT30 primárne rozširuje spojenie medzi dvoma napájacími rozhraniami, zatiaľ čo PCM-0757 pridáva štruktúru pre montáž na panel s kruhovým závitom, ktorá zaisťuje samčí konektor XT30 ku krytu zariadenia.
Tento dizajn je vhodný pre zariadenia vyžadujúce pevné napájacie rozhranie, organizovanú vnútornú kabeláž a časté externé napájacie pripojenia.
Dá sa PCM-0757 použiť na solárne nabíjanie?
áno. PCM-0757 je možné použiť ako jednosmerný napájací kábel na strane zariadenia v kompaktných solárnych nabíjacích zariadeniach a prenosných napájacích systémoch s kompatibilnými rozhraniami XT30.
Požiadavky na solárne vstupné napätie, prúd, polaritu a{0}}regulátor nabíjania musia byť pred použitím overené. Samotný produkt neposkytuje MPPT ani kontrolu nabíjania batérie.
Aký spôsob montáže používa PCM-0757?
Produkt používa štruktúru montáže na panel- s kruhovým závitom, ktorá je pripevnená k panelu zariadenia pomocou zadnej upevňovacej matice z PVC.
Na existujúcej produktovej stránke Premier Cable je uvedený výrez M22. Konečné rozmery výrezu, tolerancie a hrúbka panelu by sa mali pred obrábaním overiť podľa schváleného strojárskeho výkresu.
Je PCM-0757 vodotesný?
Aktuálny výkres nešpecifikuje vodotesnosť IP65 alebo IP67. Výrobok by nemal byť automaticky klasifikovaný ako vodotesný napájací kábel.
Hoci zostava používa lepiacu{0}}tepelne potiahnutú{1}}zmršťovaciu hadičku, táto konštrukcia nenahrádza vodotesné testovanie kompletnej káblovej zostavy a{2}}inštalačného rozhrania na panel.
Je k dispozícii prispôsobenie OEM a veľkoobchod?
Premier Cable ponúka prispôsobenie dĺžky kábla, prierezu drôtu, konfigurácie konektorov, označovania a balenia pre napájacie káble na kruhový panel XT30-, podporuje výrobcov zariadení, veľkoobchodníkov a projekty obstarávania káblových zväzkov OEM.
